Тепловая масса или вихревой расходомер для сжатого воздуха: какой выбрать?

TY_TF1 [TY_TF2]
    Измерение расхода сжатого воздуха помогает предприятиям отслеживать его потребление, сравнивать показатели в различных производственных зонах, оценивать эффективность проектов по энергосбережению и выявлять отклонения в спросе. При сравнении тёпломассового и вихревого расходомеров для сжатого воздуха инженерам следует учитывать минимальный расход, диаметр трубопровода, качество воздуха, давление, температуру, доступное монтажное пространство, единицы измерения выходного сигнала и требования к техническому обслуживанию.

    Обе технологии позволяют измерять расход сжатого воздуха, однако основаны на различных принципах. Тепловые массовые расходомеры часто выбирают для прямого измерения массового расхода и обеспечения высокой чувствительности при низких расходах. Вихревые расходомеры обычно применяются для стабильного измерения в прямолинейном трубопроводе при условии, что расход находится в заданном диапазоне скоростей. Министерство энергетики США рекомендует учитывать тип счётчика, условия эксплуатации, монтаж, потери давления, точность, повторяемость и диапазон регулирования.

    Принцип работы тёпломассовых и вихревых расходомеров

    Тёпломассовый расходомер измеряет количество тепла, отводимого движущимся газом от нагретого датчика. По мере увеличения массового расхода сжатого воздуха охлаждающий эффект изменяется, и преобразователь преобразует эту зависимость в значение массового расхода. Тепловые счётчики выпускаются в исполнении для монтажа непосредственно в трубопровод и для врезного монтажа. Вставные зонды могут быть полезны на крупных коллекторах, поскольку они создают лишь незначительное сужение потока.

    Вихревой расходомер использует обтекаемое тело, часто называемое генератором вихрей, установленное в потоке. По мере прохождения сжатого воздуха за ним вниз по потоку образуются чередующиеся вихри. Их частота пропорциональна скорости потока, что позволяет расходомеру определять объёмный расход. Правильный выбор размера имеет важное значение, поскольку стабильность измерений опирается на постоянство процесса формирования вихрей.

    Сравнение тёпломассового и вихревого расходомеров

    Фактор выбораТёпломассовый расходомерВихревой расходомер
    Принцип измеренияПередача тепла от нагретого датчикаВихри за стрелкой‑создателем
    Первичный выходной сигналНепосредственно массовый расходВ основном объёмный расход
    Работа на малых расходахОбычно лучшеТребуется достаточная скорость потока
    МонтажВстроенный или вставнойКак правило, встроенный
    Потеря давленияНизкая при использовании вставных зондовЗависит от корпуса прибора
    Качество газаОтложения могут влиять на отклик датчикаКонденсат и неупорядочённый поток имеют значение
    Другие средыВ основном газыСпециальные модели могут измерять расход газа, жидкости, и пар

    Это сопоставление является лишь отправной точкой. Диапазон расхода, условный проход трубопровода, класс давления, предельные значения температуры, точность и требования к монтажу необходимо согласовать с выбранным типоразмером.

    Когда стоит выбрать термомассовый расходомер

    Термомассовый расходомер часто оказывается более выгодным выбором, когда основная задача — отслеживать низкое потребление сжатого воздуха и его изменяющуюся величину. Более высокая чувствительность при низких расходах позволяет выявлять базовую потребляемую мощность и неожиданное использование сжатого воздуха в нерабочее время.

    Типичные области применения включают доучёт на производственных линиях, распределение затрат по подразделениям, исследования энергоэффективности, точечные измерения на крупных трубопроводах и мониторинг после проведения ремонтных работ. В технической документации расходомера‑массомера для газов компании JUJEA сжатый воздух указан в качестве одной из областей применения, а также отмечены высокая чувствительность при низких расходах и зондовая конструкция.

    Качество воздуха по‑прежнему имеет важное значение. Масляный аэрозоль, влага, пыль и отложения на чувствительной поверхности могут изменять теплопередачу и влиять на результаты измерений. Счётчик следует устанавливать в месте, где обеспечены надлежащие условия для обработки воздуха и управления конденсатом. Состав газа также должен соответствовать настроенной калибровке, поскольку термические характеристики влияют на измерительную зависимость.

    Таким образом, метод измерения по тепловой массе может служить подходящей отправной точкой для объектов, которым необходимо:

    • контролировать потребление сжатого воздуха по отделам или производственным линиям;

    • выявлять расход в периоды простоя;

    • сравнивать спрос до и после внедрения мер повышения энергоэффективности;

    • измерять малые расходы на ответвлениях;

    • Устанавливайте вставные датчики на трубопроводах крупного диаметра;

    • выдавайте данные о массовом расходе или стандартизированном потреблении.

    Окончательный выбор всё же должен основываться на диапазоне измерений выбранного расходомера и фактических условиях работы сжатого воздуха.

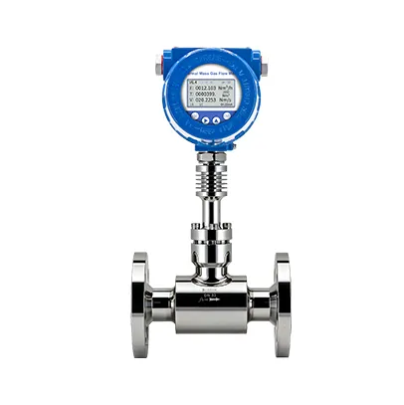

    thermal gas mass flow meters

    Когда стоит выбрать вихревой расходомер?

    Вихревой расходомер может оказаться более подходящим вариантом, если расход сжатого воздуха относительно стабилен и превышает минимальную измеряемую скорость прибора. Его обычно применяют для постоянного поточного контроля на магистральных трубопроводах коммунальных служб или технологических воздушных линиях с предсказуемым диапазоном эксплуатационных режимов.

    Вихревая технология также подходит для предприятий, использующих аналогичные приборы для измерения расхода сжатого воздуха, других газов, воды или пара. Поскольку вихревые расходомеры измеряют преимущественно объёмный расход, для представления данных в пересчёте на стандартные условия или в массовом выражении может потребоваться коррекция по давлению и температуре — в зависимости от выбранного прибора и требуемого формата выходного сигнала.

    Условия монтажа имеют решающее значение. Отводы, арматура, переходники и другие возмущения на входе могут вызывать вихреобразование или неравномерный профиль скорости. Следовательно, вихревые расходомеры требуют наличия соответствующих участков прямых трубопроводов и монтажа в соответствии с рекомендациями производителя.

    Вихревой метод измерения может быть целесообразен в тех случаях, когда проект предусматривает:

    • Постоянное поточное измерение;

    • Стабильный расход на магистральном коллекторе сжатого воздуха;

    • Умеренный или стабильно высокий Скорость потока;

    • Измерительная технология, которая может применяться и для других рабочих сред;

    • Измерение объёмного расхода с надлежащей компенсацией;

    • Интеграция в существующую систему управления технологическим процессом.

    Не следует выбирать вихревой расходомер лишь на том основании, что его номинальный диаметр трубы совпадает. Минимальный расход особенно важен, поскольку недостаточная скорость потока может препятствовать устойчивому формированию вихря.

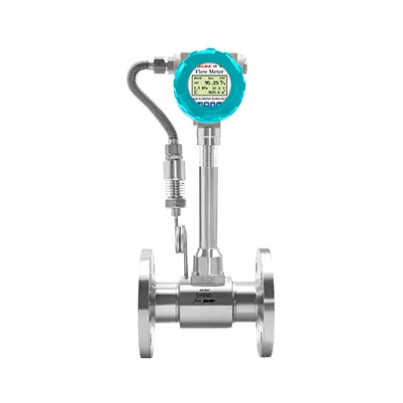

    vortex flow meter

    Качество воздуха, потери давления и техническое обслуживание

    Системы сжатого воздуха могут содержать масло, капли воды, ржавчину или твёрдые частицы. Тепловые датчики могут потребовать проверки или очистки в случае накопления отложений. Вихревые расходомеры не используют тот же нагретый элемент, однако конденсат, сильная вибрация и нестабильный поток по‑прежнему могут влиять на их работу.

    Термопара погружного типа обычно создаёт лишь незначительное гидравлическое сопротивление. Вихревой расходомер содержит генератор вихрей, поэтому потери давления зависят от конструкции корпуса, диаметра трубопровода и режима работы потока. Планирование технического обслуживания должно также учитывать доступ к оборудованию, требования к его остановке, процедуры калибровки и диагностики.

    Ни одна из этих технологий не является полностью не требующей обслуживания во всех областях применения. Перед монтажом следует проанализировать место установки счётчика, систему подготовки сжатого воздуха, удобство доступа и стабильность технологического процесса. Расходомер, установленный после соответствующего оборудования для подготовки воздуха, может работать в иных условиях по сравнению с расходомером, смонтированным непосредственно у компрессора.

    Как выбрать подходящий расходомер сжатого воздуха

    Прежде чем определиться с типом используемой технологии, необходимо указать:

    • диаметр трубы, материал трубопровода и тип соединения;

    • минимальный, номинальный и максимальный расход;

    • рабочее давление и температуру;

    • сухой, влажный, смазанный или безмасляный воздух;

    • ожидаемое количество конденсата, нефтяной аэрозоль, пыль или ржавчина;

    • Наличие требуемых прямых участков трубопровода перед и за прибором;

    • Требование к типу монтажа — встроенный или врезной;

    • Выходные данные: фактический объём, приведённый объём или массовый расход;

    • Требования к сумматору, сигнализации, аналоговому выходу и средствам связи;

    • Необходимость контроля малых расходов или базовой нагрузки.

    Выбирайте термомассовый расходомер, когда важны чувствительность к низким расходам, прямое измерение массового расхода и широкий диапазон рабочих условий, и подсчёт потребления — приоритетные задачи.

    Выбирайте вихревой расходомер, если поток стабилен, имеется достаточная скорость, предпочтительна постоянная измерение в трубопроводе и можно обеспечить требуемые условия по длине прямых участков и коррекции.

    JUJEA предлагает термические газовые массовые расходомеры, вихревые расходомеры и решения для измерения расхода сжатого воздуха. Укажите диаметр трубопровода, диапазон расхода, давление, температуру, качество воздуха и положение установки. и требуемый выходной сигнал, чтобы приложение можно было оценить в реальных условиях эксплуатации.

    Часто задаваемые вопросы

    Какой расходомер лучше подходит для низкого потребления сжатого воздуха?

    Тепловой массовый расходомер, как правило, является более предпочтительным выбором, поскольку он обычно обеспечивает лучшую точность измерений в нижней части диапазона рабочих условий. Правильный подбор размера, подготовка воздуха и чистота датчиков по‑прежнему имеют значение.

    Может ли вихревой расходомер измерять сжатый воздух?

    Да. Правильно подобранный вихревой расходомер способен измерять расход сжатого воздуха при условии, что значения скорости, давления, температуры, состояние трубопровода и требования к длине прямых участков находятся в пределах технических характеристик.

    Требуется ли корректировка показаний термомассового расходомера?

    Он непосредственно измеряет массовый расход на основе теплопередачи, Однако состав газа и расхождения между фактическими и расчётными условиями по‑прежнему могут влиять на эксплуатационные характеристики.

    Какая технология обеспечивает меньшие потери давления?

    Вставной термомассовый расходомер, как правило, создаёт незначительное сужение проходного сечения. Вихревой расходомер включает генератор вихрей, поэтому потери давления зависят от его корпуса, размера и рабочего расхода.

    Какая информация необходима для выбора?

    Укажите размеры трубопровода, диапазон расхода, давление, температуру, а также характеристики воздуха. Качество, аппаратура для обработки, фотографии монтажа, длина прямого участка трубопровода, необходимое количество приборов и сигналы связи.
