Расходомер для жидкостей с высокой вязкостью: как выбрать правильную технологию

Для измерения жидкостей с высокой вязкостью требуется более одного метра для соответствия размеру трубы. Масла, смолы, клеи, покрытия, сиропы и полимеры создают большее сопротивление потоку и могут меняться в зависимости от температуры. Для инженеров-технологов, изготовителей оборудования, системных интеграторов, раздатчиков и промышленных покупателей, правый измеритель прокачки для высоковязких жидкостей должен быть выбран согласно выкостности, ряду подачи, давлению, температуре, позволяемой потере давления, содержанию твердых тел, Метод очистки и требуется ли массовый или объемный поток.

Овальная шестерня и расходомеры Кориолиса обычно являются сильными отправными точками. Турбинные расходомеры могут работать с чистыми жидкостями с низкой вязкостью, но их измерительные характеристики могут быть затронуты по мере увеличения вязкости. Опубликованная информация о продукте JUJEA аналогичным образом позиционирует овальные зубчатые счетчики для высоковязких сред и турбинные счетчики в первую очередь для жидкостей с низкой вязкостью.

Почему вязкость имеет значение при измерении потока

Вязкость описывает сопротивление жидкости потоку. По мере повышения вязкости для перемещения продукта по трубам и измерительным приборам обычно требуется большее давление. Многие масла, смолы, сиропы и покрытия становятся тоньше при нагревании и толще при охлаждении.

Следовательно, измеритель следует оценивать в реальном рабочем диапазоне. Покупатели должны обеспечивать вязкость при минимальных, нормальных и максимальных температурах процесса, а не полагаться на одно номинальное значение.

Применения с высокой вязкостью могут также включать отложения, кристаллизацию, увлекаемый воздух, абразивные частицы или частую очистку. Материалы измерителя, уплотнения, внутренние проходы и движущиеся компоненты должны быть совместимы с продуктом. Потеря давления особенно важна, поскольку как измерители положительного смещения, так и измерители Кориолиса могут создавать повышенное сопротивление при измерении очень вязких жидкостей.

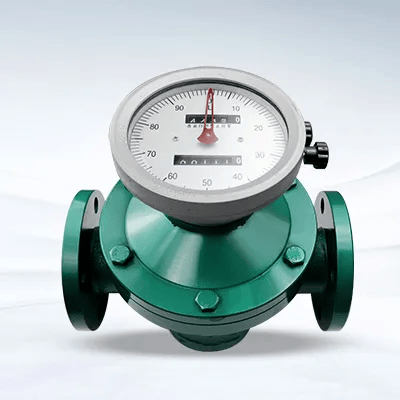

Расходомеры с овальной передачей для вязких жидкостей

Расходомер с овальной передачей является измерителем положительного смещения. Две шестерни вращаются внутри измерительной камеры, многократно захватывая и перенося фиксированные объемы жидкости. Этот прямой объемный принцип хорошо подходит для чистых, вязких жидкостей и низких скоростей потока.

Типичные применения включают:

• Смазочное масло

• Мазут

• Гидравлическое масло

• Асфальт

• смола

• сироп

• чернила

Овальные зубчатые счетчики часто выбираются для дозирования, передачи, дозирования и суммирования. Их основные преимущества включают хорошую чувствительность к низкому потоку, прямое измерение объема, повторяемое дозирование и ограниченную зависимость от длинных прямых трубопроводов вверх или вниз по течению.

Основным ограничением является наличие движущихся передач. Твердые частицы могут вызвать износ или заклинивание, в то время как продукты, которые кристаллизуются или оставляют отложения, могут увеличить требования к очистке. Потеря давления также должна быть проверена, потому что очень толстые жидкости могут потребовать большего давления насоса, чтобы пройти через измерительную камеру.

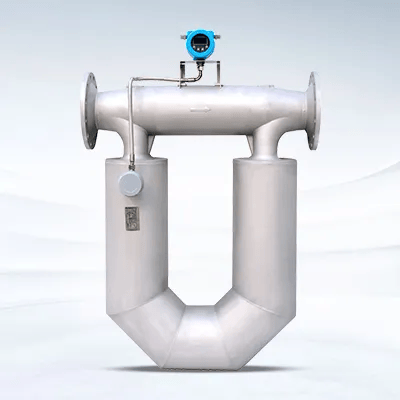

Расходомеры Кориолиса для высоковязких применений

Расходомер Кориолиса непосредственно измеряет массовый расход, обнаруживая изменения вибрации одной или нескольких измерительных трубок. Многие модели могут также обеспечивать плотность, температуру и расчетный объемный поток, в то время как выбранные конструкции могут обеспечивать измерения, связанные с вязкостью.

Технология Кориолиса часто предпочтительна, когда процесс требует:

• Прямое измерение массового расхода

• Более высокая точность измерения

• Информация о плотности или температуре

• рецепт и контроль качества

• дозирование или дозирование

• Мониторинг меняющихся продуктов

Может быть рассмотрен для масел, химикатов, сиропов, шоколада, покрытий и других вязких жидкостей. Endress Hauser перечисляет топливо, сырое масло, растительные масла, латекс и другие густые продукты среди распространенных применений Кориолиса.

В отличие от овального редукторного счетчика, счетчик Кориолиса не имеет вращающихся измерительных частей. Однако высоковязкие жидкости могут создавать значительные потери давления, поэтому необходимо пересмотреть размер измерителя, геометрию трубки, рабочую температуру и доступное давление насоса. Прямотрубные конструкции Кориолиса могут рассматриваться там, где снижение потерь давления особенно важно.

Пузырьки воздуха являются еще одним важным фактором. Обученный газ может нарушить вибрацию измерительной трубки и снизить стабильность измерения. Поэтому во время установки следует учитывать расположение насоса, ориентацию трубы, дегазацию продукта и условия полной трубы.

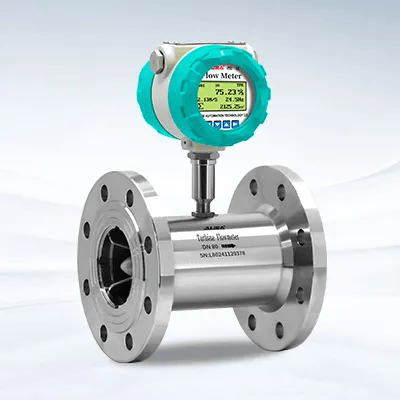

Подходит ли расходомер турбины для высокой вязкости?

Расходомер турбины использует протекающую жидкость для вращения внутреннего ротора. Скорость ротора связана со скоростью жидкости, что позволяет прибору рассчитать расход.

Турбинные счетчики обычно используются для чистых жидкостей с низкой вязкостью, таких как вода, легкое масло и растворители. По мере увеличения вязкости сопротивление ротора также увеличивается, что может уменьшить полезный диапазон расхода и производительность измерения. JUJEA в жидкости потока информации о продукте позиции турбинные расходомеры главным образом для низкой вязкости жидкостей.

Турбинный счетчик может по-прежнему рассматриваться, когда:

• Жидкость чистая

• Вязкость относительно низкая и стабильная

• Доступна достаточная скорость потока

• Метр Размер для фактической жидкости

• Условия процесса остаются стабильными

Для тяжелой нефти, густой смолы, клея или асфальта овальная шестерня или измеритель Кориолиса обычно является более практичной отправной точкой.

Овальная шестерня против Кориолиса расходомер

Овальный редукторный счетчик часто привлекателен для экономичного объемного измерения чистоты, вязких жидкостей, включая перекачку масла, системы смазки, Дозирование и дозирование.

Измеритель Кориолиса обычно является более сильным вариантом, когда важен прямой массовый расход, плотность, температура, более высокая точность или контроль рецепта. Окончательный выбор должен по-прежнему основываться на вязкости, потере давления, диапазоне расхода и условиях установки.

Как правильно выбрать расходомер

Перед выбором расходомера укажите:

• Наименование и состав жидкости

• Вязкость при рабочих температурах

• Минимальная, нормальный и максимальный расход

• Рабочее давление и температура

• Размер трубы и тип соединения

• Наличие твердых веществ, кристаллы или унесенный газ

• Требуемый массовый или объемный выход потока

• Точность, Дозирование и коммуникационные требования

• Метод очистки и допустимая потеря давления

Выберите овальный зубчатый расходомер, когда продукт чистый и вязкий, объемное измерение приемлемо, а производительность низкого расхода важна.

Выберите расходомер Кориолиса, когда важны прямое измерение массы, плотность, температура, контроль рецепта или изменение свойств продукта, И проект может удовлетворить свои требования к стоимости и падению давления.

Диапазон расхода жидкости JUJEA включает в себя овальную шестерню и расходомеры Кориолиса, в то время как его турбинные счетчики в основном предназначены для жидкостей с низкой вязкостью. Совместное использование свойств продукта, вязкости, температуры, диапазона расхода, давления и условий установки, чтобы можно было оценить наиболее подходящий принцип измерения.

Часто задаваемые вопросы об измерении расхода с высокой вязкостью

Какой расходомер лучше всего подходит для высоковязких жидкостей?

Овальная шестерня и счетчики Кориолиса являются общими отправными точками. Овальные зубчатые счетчики подходят для измерения чистых вязких жидкостей и объема, в то время как счетчики Кориолиса подходят для прямого массового расхода и многомерного измерения.

Может ли расходомер с овальной шестерней измерять смолу или тяжелое масло?

Может быть подходящим, когда жидкость совместима с материалами измерителя, Не содержит повреждающих частиц и остается в пределах допустимой потери давления.

Может ли измеритель Кориолиса справиться с изменением вязкости?

Да. Измерение Кориолиса не основано на скорости ротора, но потери давления, диапазон расхода, температуру и поведение продукта все равно должны быть проверены.

Почему турбометры менее подходят для высокой вязкости?

Более высокая вязкость увеличивает сопротивление ротора и может уменьшить полезный диапазон расхода измерителя и его измерительные характеристики.

Улучшает ли нагрев измерение вязкой жидкости?

Нагрев часто снижает вязкость и потерю давления, Но счетчик, уплотнения и технологические соединения должны соответствовать рабочей температуре.
