Ультразвуковой расходомер против электромагнитного расходомера: что лучше для воды и сточных вод?

Выбор между ультразвуковым и электромагнитным расходомером-это не просто вопрос, какая технология более продвинутая. Правильный выбор зависит от жидкости, трубы, условий установки, цели измерения и стратегии обслуживания. Для инженеров-технологов, операторов воды и сточных вод, OEM, системных интеграторов, дистрибьюторов и промышленных покупателей сравнение должно начинаться с приложения, а не с названия прибора.

Ультразвуковые расходомеры используют звуковые волны для определения скорости потока. Электромагнитные расходомеры измеряют проводящие жидкости, прикладывая магнитное поле через проточный патрубок и обнаруживая напряжение, создаваемое при движении жидкости через него.

Как работают ультразвуковые и электромагнитные расходомеры

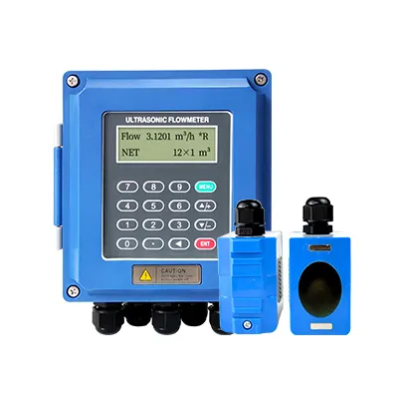

Ультразвуковой расходомер транзитного времени отправляет акустические сигналы через жидкость и сравнивает время прохождения сигналов, движущихся с потоком и против него. Зажимные датчики установлены снаружи трубы, что позволяет проводить измерения без разреза линии и контакта с жидкостью. Также доступны встроенные ультразвуковые измерители.

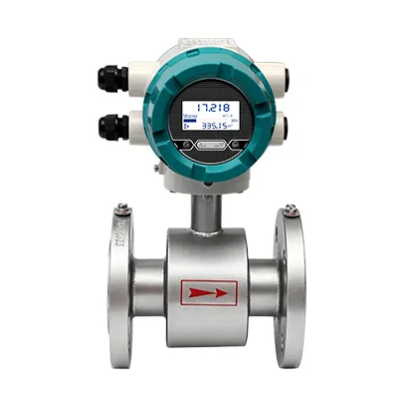

Электромагнитный расходомер, часто называемый магметром, использует закон электромагнитной индукции Фарадея. Когда проводящая жидкость проходит через магнитное поле внутри датчика, электроды обнаруживают напряжение, связанное со скоростью жидкости. Его беспрепятственный измерительная трубка обычно создает небольшую дополнительную потерю давления и не содержит движущихся измерительных частей.

Основные различия в совместимости сред и установке

Первый вопрос выбора заключается в том, является ли жидкость электропроводной. Электромагнитные расходомеры предназначены для проводящих жидкостей, таких как вода, сточные воды, кислоты, щелочи и многие суспензии. Они вообще несоответствующие для газов, пара, углеводородов, и жидкостей под проводимостью модели определенной минимальной.

Ультразвуковая технология не ограничена электрической проводимостью. Его можно рассматривать для проводящих или непроводящих жидкостей, когда жидкость и труба эффективно передают сигнал. Измерение времени перехода обычно лучше всего работает, когда жидкость достаточно чистая. Чрезмерные пузырьки, взвешенные твердые частицы, накипь тяжелой трубы, плохое состояние вкладыша или неправильные данные о трубе могут снизить качество сигнала.

Установка-еще одно важное отличие. Струбцин-на ультразвуковом метре можно приспосабливать вне существующей трубы, делая его привлекательным для проектов ретрофит, временного испытания, проверок энергии, больших трубопроводов, или положений где выключать процесс было бы трудно. Электромагнитный счетчик обычно устанавливается в линию и требует плановых работ по трубопроводу.

Обе технологии по-прежнему требуют правильной установки. Ультразвуковое представление зависит от диаметра трубы, толщины стены, материала, подкладки, дистанционирования датчика, и соединения. Электромагнитные счетчики требуют полной трубы, подходящего заземления, совместимых материалов вкладыша и электрода, а также установки в соответствии с рекомендациями производителя.

Сравнение ультразвуковых и электромагнитных расходомеров

Эта таблица является отправной точкой, а не заменой приложения Обзор. Различные ультразвуковые методы и конструкции счетчика имеют различные рабочие пределы, пока минимальные требования к проводимости могут поменять между электромагнитными моделями измерителя прокачки.

Когда ультразвуковой измеритель прокачки лучший выбор

Ультразвуковой измеритель прокачки часто практически когда трубопровод нельзя открыть, процесс должен остаться онлайн, или покупателю нужно портативное измерение. Зажимные системы также могут быть полезны там, где прямой контакт с жидкостью нежелателен, При условии, что труба и жидкость подходят для ультразвуковой передачи.

Типичные ситуации включают:

• Модернизация существующего водопровода без разрезания трубы

• Обследование нескольких мест с помощью одного переносного счетчика

• Проверка производительности насоса или распределительной сети

• Измерение больших труб, где предпочтительна внешняя установка

• Проведение временной проверки или устранения неполадок

Основной риск заключается в том, что зажимная установка гарантирует надежность измерения в каждом трубопроводе. Состояние трубы, состав жидкости, пузырьки, твердые частицы и размещение датчика должны быть проверены перед выбором.

Когда электромагнитный расходомер является лучшим выбором

Электромагнитный расходомер часто предпочтительнее для постоянного измерения проводящих жидкостей в водоочистке, сточных водах, химической обработке, обработке шлама, дозировании и промышленных коммунальных системах.

Это особенно полезно, когда жидкость содержит взвешенные твердые частицы или когда применение требует беспрепятственной измерительной трубки без вращающихся компонентов. Материалы вкладыша и электрода следует выбирать в соответствии с химическими и температурными условиями процесса.

Типичные ситуации включают:

• Непрерывный контроль притока или стока

• Измерение расхода проводящих химикатов

• Трубопроводы сточных вод и шлама

• Заполнение или дозирование проводящих жидкостей

• Постоянная интеграция с системой управления технологическим процессом

Проводимость должна быть подтверждена перед выбором. Труба должна оставаться полной, и при установке следует избегать сильного уноса воздуха, условий пустой трубы и неподходящего заземления.

Как выбрать правильную технологию

Надёжный процесс выбора должен быть проверен:

• Наименование жидкости, проводимость, твердые вещества, пузырьки, вязкость и коррозионная активность

• Размер трубы, материал, толщина стенки, облицовка, и текущее состояние

• Минимум, нормальный, и максимальные скорости потока

• Технологическое давление и температура

• Требуемая точность и повторяемость

• Доступное пространство для монтажа и доступ к трубам

• Можно ли остановить и изменить линию

• Выход, связь, власть, И требования к контролю

• Является ли измерение временным или постоянным

Тип жидкости, условия процесса, требования к точности, размер трубы, и ограничения установки являются одними из основных факторов, используемых при выборе технологии измерения расхода.

Для чистой воды в существующей трубе, которая не может быть прервана, зажимное ультразвуковое измерение может быть более сильной отправной точкой. Для постоянного мониторинга проводящих сточных вод или шлама электромагнитный расходомер может обеспечить более прямое решение.

JUJEA поддерживает промышленные проекты измерения расхода в жидких и газовых приложениях. Поделитесь информацией о среде, трубопроводе, диапазоне расхода, условиях эксплуатации и ограничениях по установке, чтобы можно было оценить соответствующую технологию вокруг фактического процесса.

Часто задаваемые вопросы об ультразвуковых и электромагнитных расходомерах

В чем основное различие между ультразвуковым и электромагнитным расходомером?

Ультразвуковой расходомер использует акустические сигналы для определения скорости жидкости. Электромагнитный расходомер использует электромагнитную индукцию и поэтому требует, чтобы измеряемая жидкость отвечала требованиям проводимости выбранного измерителя.

Может ли ультразвуковой расходомер измерять сточные воды?

Может быть подходящим, но результат зависит от метода измерения, состояния жидкости, взвешенных твердых частиц, пузырьков, материала трубы, облицовки трубы и качества сигнала. Перед выбором ультразвукового измерителя следует рассмотреть полную заявку.

Может ли электромагнитный расходомер измерять чистую воду?

Да. Электромагнитные измерители прокачки могут измерить чистую воду когда жидкость соотвествует к проводимости метра минимальному и измеряя труба остается вполне во время деятельности.

Какой расходомер проще установить?

Ультразвуковой расходомер с зажимом обычно легче модернизировать, поскольку его датчики устанавливаются вне трубы без врезки в трубопровод. Электромагнитный расходомер обычно устанавливается встроенным и требует модификации трубы или плановой установки.

Какая технология более подходит для сточных вод и шлама?

Электромагнитные расходомеры обычно рассматриваются для проводящих сточных вод, шлама и шлама, поскольку измерительная трубка не имеет движущихся измерительных частей и может вмещать жидкости, содержащие взвешенные твердые частицы. Окончательная пригодность по-прежнему зависит от выбранного вкладыша, материалов электродов, проводимости, температуры и условий процесса.

Какая информация требуется для выбора правильного расходомера?

Укажите название жидкости, проводимость, если она известна, диаметр трубы, материал трубы, толщину стенки, облицовку, диапазон расхода, давление, температуру, твердые частицы или пузырьки, Требуемая точность, выходной сигнал, фотографии установки и возможность остановки или модификации трубопровода.
