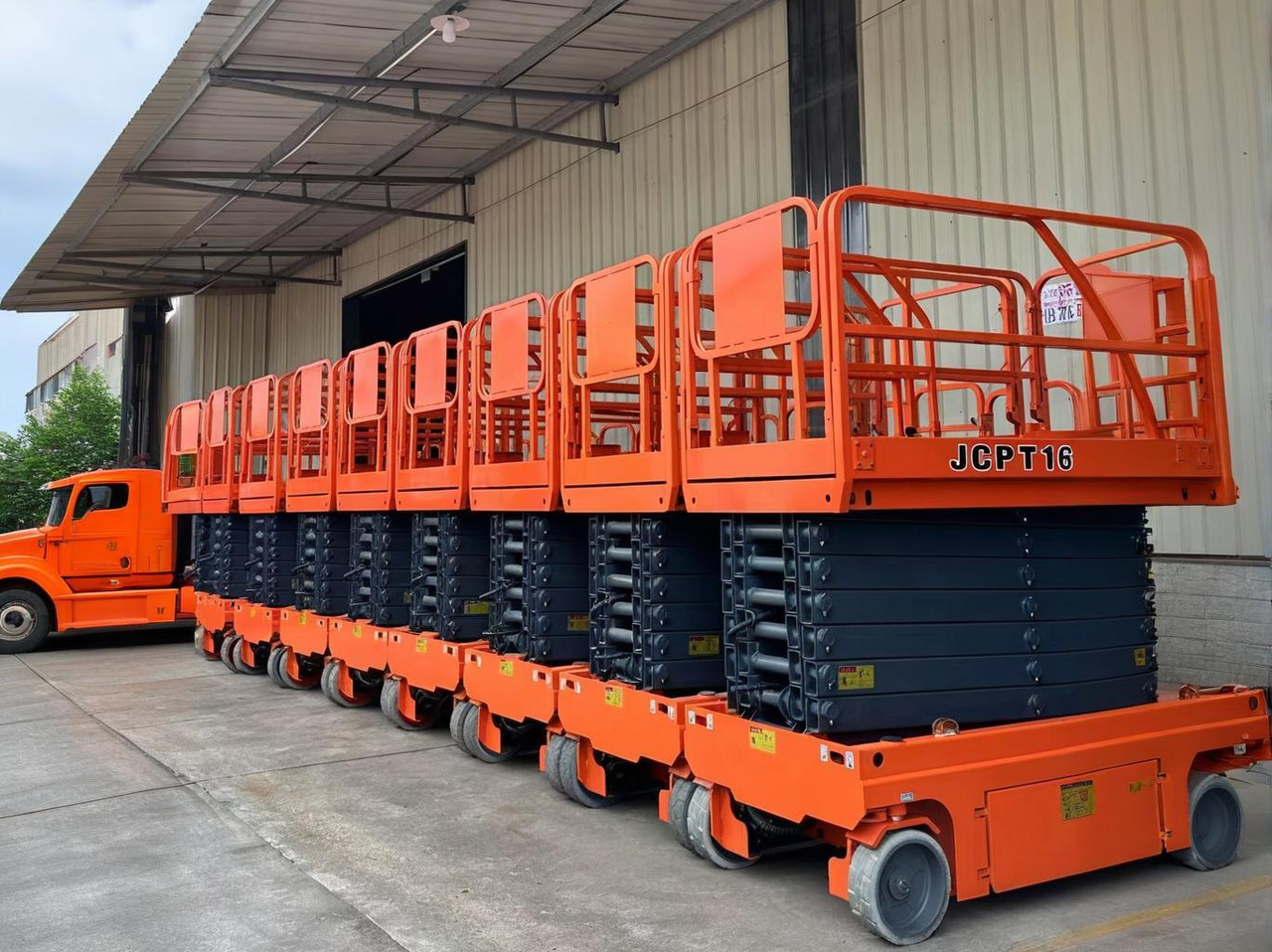

Анализ применения датчиков давления в автовышках

В качестве ключевого оборудования в строительстве, энергетике, логистике и других отраслях безопасная и стабильная эксплуатация подъёмников для работы на высоте напрямую влияет на безопасность персонала и эффективность проектов. Данное оборудование в основном использует гидравлическую систему для привода подъёма платформы, и изменения давления в гидросистеме напрямую отражают рабочее состояние оборудования: перегрузка, утечки или износ компонентов — всё это проявляется в виде аномалий давления. Датчики давления, являясь ключевыми компонентами для снятия сигналов давления, приобрели исключительно важное значение для мониторинга работы и диагностики неисправностей на вышках‑подъёмниках. В данной статье будет проанализировано практическое применение датчиков давления на примере автовышек по четырём аспектам: принцип работы, практическая ценность, ключевые этапы применения, а также рекомендации по выбору и техническому обслуживанию.

1. Основной принцип работы: от сигнала давления к распознаваемым данным

Основная функция датчика давления заключается в точном преобразовании физического давления гидравлической системы в электрический сигнал, воспринимаемый системой промышленного управления. Процесс его работы строится по логической цепочке «датчик давления — преобразование сигнала — оптимизация сигнала — формирование стандартизированного выходного сигнала», что обеспечивает точность и стабильность передачи данных.

На первом этапе осуществляется измерение давления. Гидравлическое давление масла подъёмной платформы передаётся на разделительную мембрану преобразователя через резьбовой штуцер или фланец. Изолирующая мембрана предотвращает непосредственный контакт гидравлического масла с внутренними компонентами, одновременно без потерь передавая давление на чувствительный элемент преобразователя через несжимаемую силиконовую рабочую жидкость. В настоящее время основной технологией датчиков является кремниевая пьезорезистивная, ядром которой является кремниевый чип с мостовой схемой Уитстона. Под действием давления чип испытывает незначительную деформацию, что непосредственно приводит к изменению сопротивления мостовой схемы; в некоторых высокоточных приложениях применяется ёмкостное зондирование, реализующее преобразование ёмкости за счёт изменения расстояния между электродами под воздействием давления.

Далее следует этап преобразования и оптимизации сигнала. Изменения сопротивления или ёмкости, возникающие в чувствительном элементе, преобразуются в слабые электрические сигналы уровня милливольт. Этот сигнал подвержен воздействию помех, обусловленных такими факторами окружающей среды, как температура и вибрация, и требует обработки в схеме формирования сигнала: во‑первых, осуществляется усиление слабого сигнала до необходимого уровня; во‑вторых, с использованием встроенного термодатчика производится оперативная компенсация температурного дрейфа. устранение влияния температуры окружающей среды на измерительные данные; в‑третьих, проведение линеаризационной калибровки для обеспечения строгой пропорциональной зависимости между сигналом и давлением; наконец, выполнение настройки нулевой точки и полного диапазона измерений с целью обеспечения точности измерений.

Наконец, стандартный выходной каскад. Оптимизированный сигнал преобразуется в токовый сигнал стандарта 4–20 мА — наиболее распространённый формат выходного сигнала для автовышек. 4 мА соответствует нулевому давлению (которое можно настроить по мере необходимости), а 20 мА — полному диапазону измерения давления. К его преимуществам относятся высокая помехоустойчивость, возможность передачи на большие расстояния — до нескольких сотен метров — и свойство, при котором ток равен нулю при обрыве линии, что облегчает диагностику неисправностей. Некоторые приложения с высоким уровнем безопасности используют режим двойного выхода по протоколу HART, в котором цифровой сигнал накладывается на аналоговый для осуществления настройки параметров и передачи диагностической информации.

2. Применительная ценность: двойная поддержка обеспечения безопасности и повышения эффективности

В самоходных вышках‑подъёмниках применительная ценность датчиков давления проявляется в двух ключевых сценариях: «оперативный мониторинг и раннее оповещение» и «точная диагностика неисправностей», что напрямую решает такие проблемные моменты, как низкая эффективность и запоздалое выявление скрытых угроз при традиционном ручном осмотре.

С точки зрения безопасности перегрузка является одним из наиболее серьёзных факторов риска для подъёмников. При установке датчика давления на гидроцилиндр стрелы (подъёмный цилиндр) он в режиме реального времени отслеживает изменения давления в цилиндре: при превышении номинальной нагрузки на рабочую платформу давление в гидросистеме мгновенно превысит заданный порог. Передатчик немедленно отправляет сигнал об аварийной ситуации в систему управления, запуская звуковую и световую сигнализацию и прерывая операцию подъёма, тем самым предотвращая опрокидывание. Кроме того, на этапе пуска оборудования передатчик может выполнить первичную проверку давления в гидравлической системе. Если давление не достигает порога пуска, это немедленно свидетельствует о «утечке в системе» или «недостаточной мощности», что предотвращает эксплуатацию оборудования с дефектами.

С точки зрения эффективности, датчик давления обеспечивает точную локализацию и прогнозирование неисправностей. Традиционный метод диагностики неисправностей требует разборки гидравлической системы, что занимает часы или даже дни; однако по кривой давления, записанной передатчиком, можно быстро определить тип неисправности: если давление снижается медленно и оказывается ниже нормативного значения, это, вероятно, указывает на утечку гидравлического масла; Если давление резко колеблется и сопровождается нехарактерным шумом, это может свидетельствовать о износе гидравлического насоса или заедании клапанов. Инженерные данные свидетельствуют, что подъёмные платформы, оснащённые датчиками давления, в среднем на 70% сокращают время диагностики неисправностей и на 40% — простои оборудования. 3. Основной процесс применения: сквозная реализация — от монтажа до диагностики

Применение датчиков давления в автоподъёмниках предполагает соблюдение полного цикла «монтаж и калибровка — оперативный мониторинг — диагностика неисправностей — обратная связь и управление», что обеспечивает достоверность и надёжность каждого этапа и адаптирует систему к сложным условиям эксплуатации оборудования.

Первый шаг — это установка и калибровка. С учётом вибрационных характеристик подъёмников для наружных работ (частота вибрации — от 10 Гц до 2000 Гц, ускорение в процессе эксплуатации — до 20 g) передатчик должен быть выполнен с антивибрационной монтажной конструкцией и крепиться к маслоподводящему патрубку гидроцилиндра изменения вылета стрелы либо к ключевому узлу магистральной гидросистемы. Избегайте размещения вблизи источников сильной вибрации, таких как гидравлические насосы. После монтажа требуется проведение калибровки на месте: подача давления 0 МПа (точка нуля) и 35 МПа (номинальный диапазон измерений) от эталонного источника давления, регулировка выходного тока преобразователя до 4 мА и 20 мА, а также компенсация смещения точки нуля, обусловленного положением установки, с обеспечением контроля погрешности измерений в пределах ±0,5% по полной шкале.

Вторым шагом является мониторинг в реальном времени и передача данных. Во время работы оборудования передатчик каждые 100 мс измеряет значение гидравлического давления и передаёт его бортовой системе управления по сигналу 4–20 мА. Система управления сравнивает текущие данные с заданными пороговыми значениями (например, давление, соответствующее номинальной нагрузке 15 МПа, и давление пуска 5 МПа), а также в режиме реального времени отображает график изменения давления на панели управления, что позволяет операторам наглядно оценивать состояние оборудования. В сценариях ручной эксплуатации некоторые приборы используют передатчики с двумя выходами: один сигнал предназначен для мониторинга, а другой — вспомогательный сигнал — для самокалибровки. При превышении отклонения между двумя сигналами 5% немедленно срабатывает сигнализация об отказе датчика, что соответствует требованиям уровня безопасности PLd.

Третий этап — диагностика неисправностей и реализация системы управления с обратной связью. При возникновении отклонений давления система осуществляет иерархическую обработку в зависимости от типа неисправности: если речь идёт о мгновенном избыточном давлении (например, о воздействии импульсного давления величиной 100 г, вызванном резким открытием клапана), функция защиты от перегрузки преобразователя временно подавляет помеховый сигнал, предотвращая ложные срабатывания; если наблюдается непрерывное избыточное давление (превышающее 15 МПа в течение 3 секунд), система немедленно отключает гидравлический контур подъёма и запускает процедуру аварийного опускания; если давление непрерывно снижается (от 10 МПа до 3 МПа в течение 5 минут), это расценивается как утечка в гидросистеме, и подаётся звуковой и световой сигнал, а оборудование блокируется. Все некорректные данные автоматически сохраняются для последующего устранения неисправностей. 4. Выбор и техническое обслуживание: ключевые аспекты адаптации к требованиям эксплуатации

Сложные условия работы подъёмных строительных платформ (высокая температура, пыль, вибрация, электромагнитные помехи) предъявляют особые требования к выбору и техническому обслуживанию датчиков давления, что непосредственно влияет на стабильность функционирования оборудования.

Выбор должен основываться на четырёх ключевых показателях: во‑первых, диапазоне измерений и запасе по перегрузке, который должен охватывать максимальное рабочее давление прибора (как правило, 0–35 МПа) и обеспечивать 2–3‑кратный запас по перегрузке для выдерживания кратковременных скачков избыточного давления; во‑вторых, помехоустойчивости, необходимо получить сертификат электромагнитной совместимости, чтобы избежать влияния электромагнитных помех от таких устройств, как частотные преобразователи, на стабильность сигнала; в‑третьих, габаритные размеры: ввиду ограниченного пространства, отведённого в гидравлическом блоке, следует выбирать миниатюрные датчики; в‑четвёртых, тип выходного сигнала: на пилотируемых платформах предпочтительны модели с двумя выходами. В то время как для беспилотных платформ могут применяться модели с одним выходом в целях снижения затрат.

Техническое обслуживание должно осуществляться в соответствии с принципом «регулярной калибровки, очистки и защиты». Рекомендуется ежемесячно проводить визуальный осмотр передатчика, очищать остатки гидравлического масла на соединительных поверхностях, чтобы предотвратить дрейф сигнала, вызванный накоплением пыли; ежеквартально выполнять калибровку с использованием портативного калибратора для проверки погрешностей нулевой точки и полной шкалы; а также ежегодно проводить комплексную проверку. Сосредоточение внимания на проверке целостности изолирующей мембраны и степени старения изоляционного слоя кабеля с целью обеспечения стабильных эксплуатационных характеристик датчика.

5. Заключение

Датчики давления, являясь «сенсорным нервом» гидравлической системы стреловых подъёмников, играют ключевую роль в обеспечении безопасной эксплуатации оборудования благодаря своей высокой точности измерений и стабильности передачи сигнала. От логики преобразования сигналов, заложенной в принципе работы, до полного цикла реализации прикладного процесса и детального управления выбором и обслуживанием — каждое звено отражает ключевую логику «технологии, адаптирующейся к конкретной ситуации». По мере продвижения подъёмных платформ к интеллектуальным обновлениям датчики давления будут интегрироваться с технологиями интернета вещей, что позволит реализовать удалённый мониторинг и предиктивное обслуживание, дополнительно повышая уровень безопасности оборудования и его эксплуатационную эффективность.
