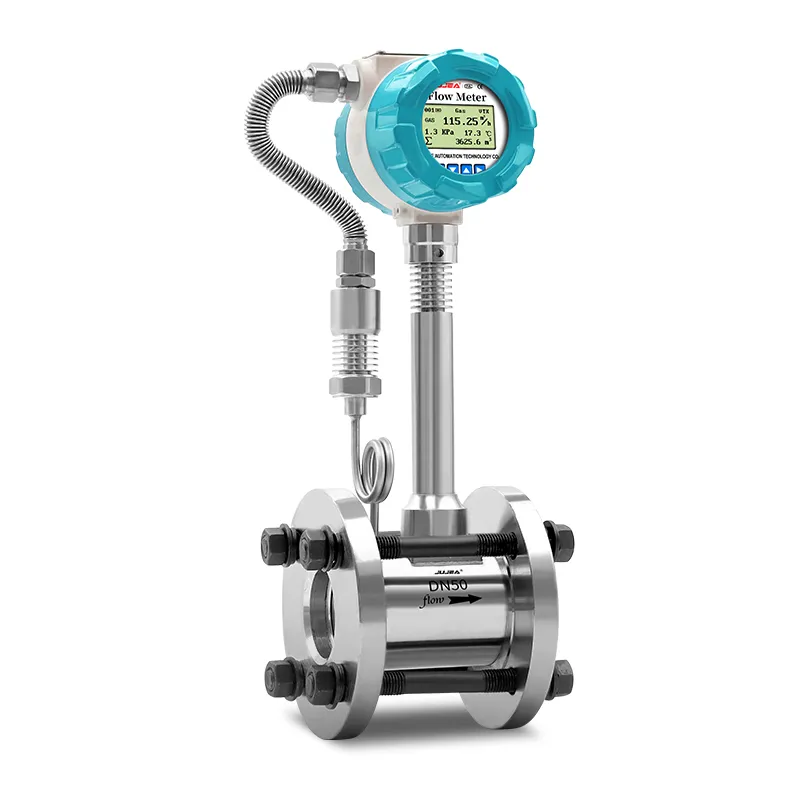

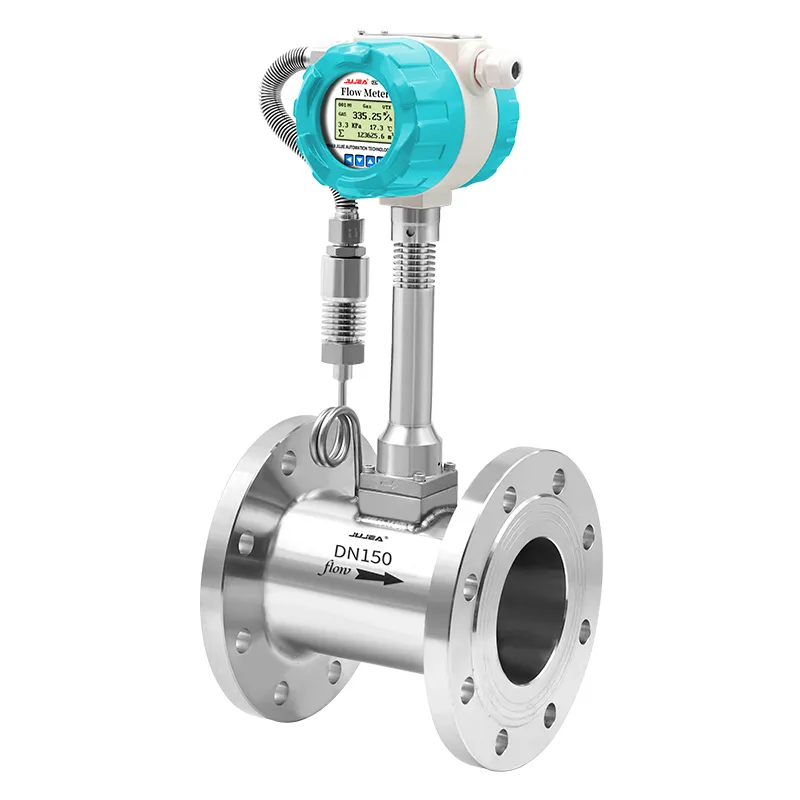

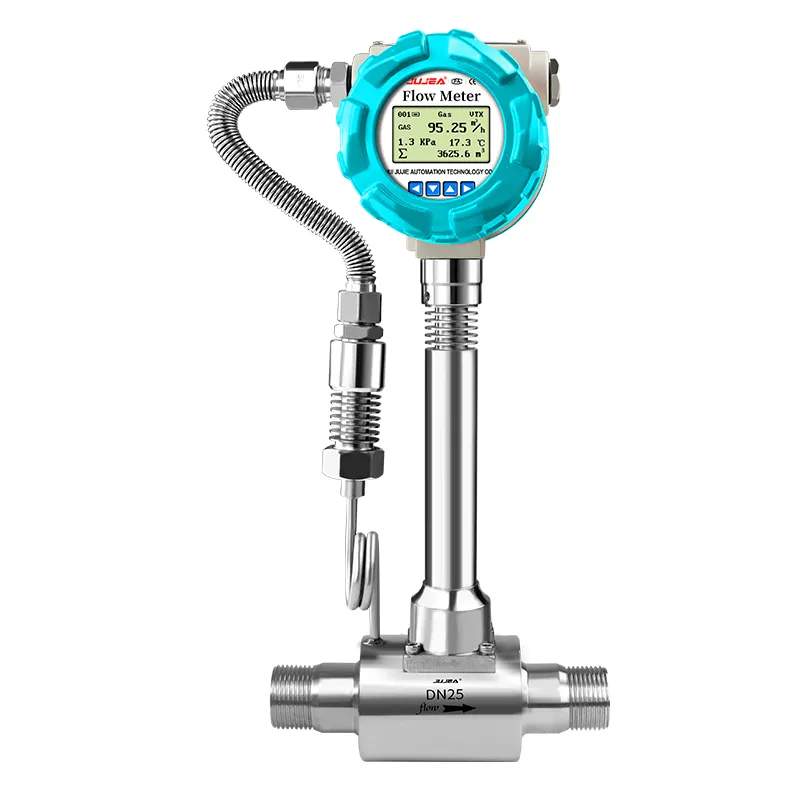

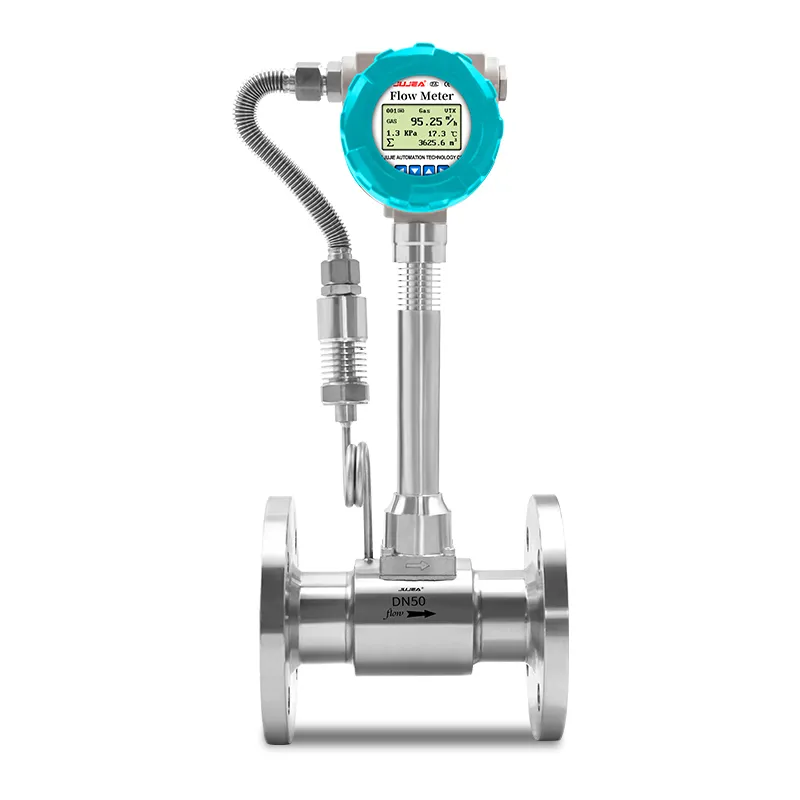

Вихревой расходомер применяет принцип вихря Кармана для измерения сжатого воздуха. Он объединяет встроенную компенсацию температуры и давления, поддерживает стандартный расчет объема, с корпусом из нержавеющей стали и мультисигнальным выходом для заводского мониторинга воздушного трубопровода.
Встроенная автоматическая компенсация температуры и давления, прямой вывод стандартного расхода Нм³
Полностью смачиваемая часть из нержавеющей стали, без движущихся частей, защита от засорения и низкие эксплуатационные расходы
Широкий коэффициент отложения до 15:1, точный для крошечных и тяжелых воздушных потоков
Дополнительный интегрированный зонд T & P, зажим/фланец/резьба multi соединения
Multi выходы: 4-20 мА, импульс, RS485 Modbus & HART
Защита IP65, взрывозащищенный вариант ExdII CT6 для опасных мастерских
DN15 ~ DN300 полный диапазон калибров, широкая средняя температура-20 ~ 350 ℃
Функция линейной коррекции, потеря низкого давления, энергосберегающее измерение
| Номинальный диаметр DN | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300... |
| Номинальное давление | 1,6 МПа (для давления выше 1,6 МПа заказывайте по согласованию) |
| Среда и температура | Среда: жидкость, общий газ, пар; температура: -20 ~ 250 ℃; 250 ~ 350 ℃ |
| Материал корпуса | SS304; SS316L (заказ по согласованию) |
| Допустимое ускорение вибрации | 0,2 г |
| Точность | Класс 1,0; класс 1,5; класс 2,5 |
| коэффициент поворота | 1:6; 1:10; 1:20 |
| Напряжение питания | литиевая батарея 3,6 В; 24 В постоянного тока |
| Выходной сигнал | Импульс, 4 ~ 20 мА, RS485, протокол Харта |
| Взрывозащищенная марка | ExdII CT6 Gb |
| Класс защиты | IP65; IP68 |
| Условия окружающей среды | Температура: -20 ~ 55 ℃; Относительная влажность: 5 ~ 95%; Атмосферное давление: 86 ~ 106 кПа |
| Дисплей | Нет дисплея; ЖК-дисплей |
| Электрический интерфейс | M20X1, 5; NPT1/2 |
