F31D пакетный контроллер

В контроллере партии F31D используется чип ARM Cortex-M3, соответствующие расходомеры импульсов/4-20 мА. Он поддерживает двойное точное управление клапаном и насосом, хранит журналы потока партии/ежедневно/ежемесячно, имеет связь RS485 Modbus и ЖК-дисплей для химического, количественного дозирования пищевых жидкостей.

Характеристики пакетного контроллера F31D

Высокопроизводительный ядро ARM Cortex-M3, высокая точность отображения ± 0,2% FS
Совместимость с импульсом, 4-20 мА, передатчики подачи ПТ100/темп/давления
выход реле пути 3 для большого клапана, управление малым клапаном и насосом
Заранее установленное значение предварительного закрытия, чтобы избежать перегрузки при заполнении
Многоблочный переключатель: л/м³/кг/т, поддерживает компенсацию плотности газа/жидкости
Магазины партии, ежедневно, Ежемесячные и годовые кумулятивные записи потока
Двойная связь RS485/RS232, поддерживаемый Modbus RTU
Встроенный аналоговый выход передачи 4-20 мА для вторичных приборов
Встроенная конструкция монтажа на панели, легкая и простая установка
Полная фильтрация неисправностей и функции отключения малого сигнала для стабильного измерения

Спецификация пакетного контроллера F31D

Дисплей	Экран	128*64 точечная матрица серо-белый экранный жидкокристаллический дисплей (LCD)
Дисплей	Точность	Точность отображения: ± 0,2% F. С.
Процессор	Использует высокопроизводительный ARM Cortex-M3 32-битное ядро RISC
Функция ввода	Канал потока	Аналоговые сигналы: 4-20 мА, 0-10 мА и другие сигналы; Частотный сигнал: Fr (диапазон: 0,0-5000,0 Гц, низкий уровень ≤ 1 В, высокий уровень ≥ 5 В)
	Температурный канал	0-10 мА, 4-20 мА, Pt100 и другие сигналы
	Канал давления	0-10мА, 4-20 мА и другие сигналы
Функция вывода	Выход распределения питания	Обеспечивает 1 комплект (F12) 12 В постоянного тока и 2 комплекта (Q24, P24) источника питания датчика 24 В постоянного тока, максимальный выходной ток на канал составляет 30 мА, среди которых ток потока 24 В распределение мощности (Q24) и распределение мощности давления 24 В (P24) используют одну и ту же землю
	Выход передачи	Поддерживает 1 канал стандартного выхода передачи тока 4-20 мА, с максимальной нагрузочной способностью 500 Ом
	Релейный выход	Поддерживает 3 канала релейного выхода, емкость контактов 3A @ 250VAC/3A @ 30VDC
Функция связи	Интерфейс связи	Обеспечивает два интерфейса связи RS232C и RS485 для пользователей на выбор, поддерживает протокол Modbus RTU, скорость передачи данных (1200, 2400, 4800, 9600)
Функция связи	Интерфейс печати	RS232C напрямую подключается к микропринтеру, скорость передачи 1200
Источник питания	Источник питания переменного тока	Источник питания переменного тока 220 В переменного тока/50 Гц
Источник питания	Источник питания постоянного тока	поддерживает 24VDC (18VDC-36VDC) источник питания постоянного тока; Поддерживает 12VDC (9VDC-18VDC) источник питания постоянного тока
Точность погрешности	Ошибка часов	± 2 секунды в день
Рабочая среда (не работать в легковоспламеняющихся и агрессивных средах)	Температура окружающей среды	0 ~ 50 ℃ (Избегайте прямых солнечных лучей)
	Влажность окружающей среды	0 ~ 85% относительной влажности (без конденсации)
	Высота	<2000 метров
	Вес нетто	≤ 1,0 кг

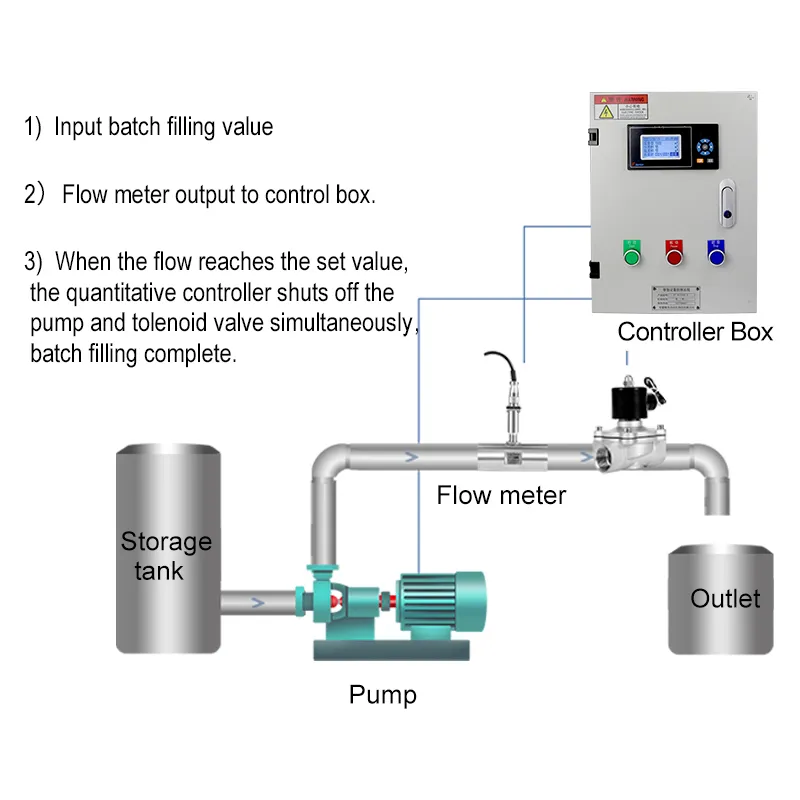

Схема контроллера пакетного управления F31D

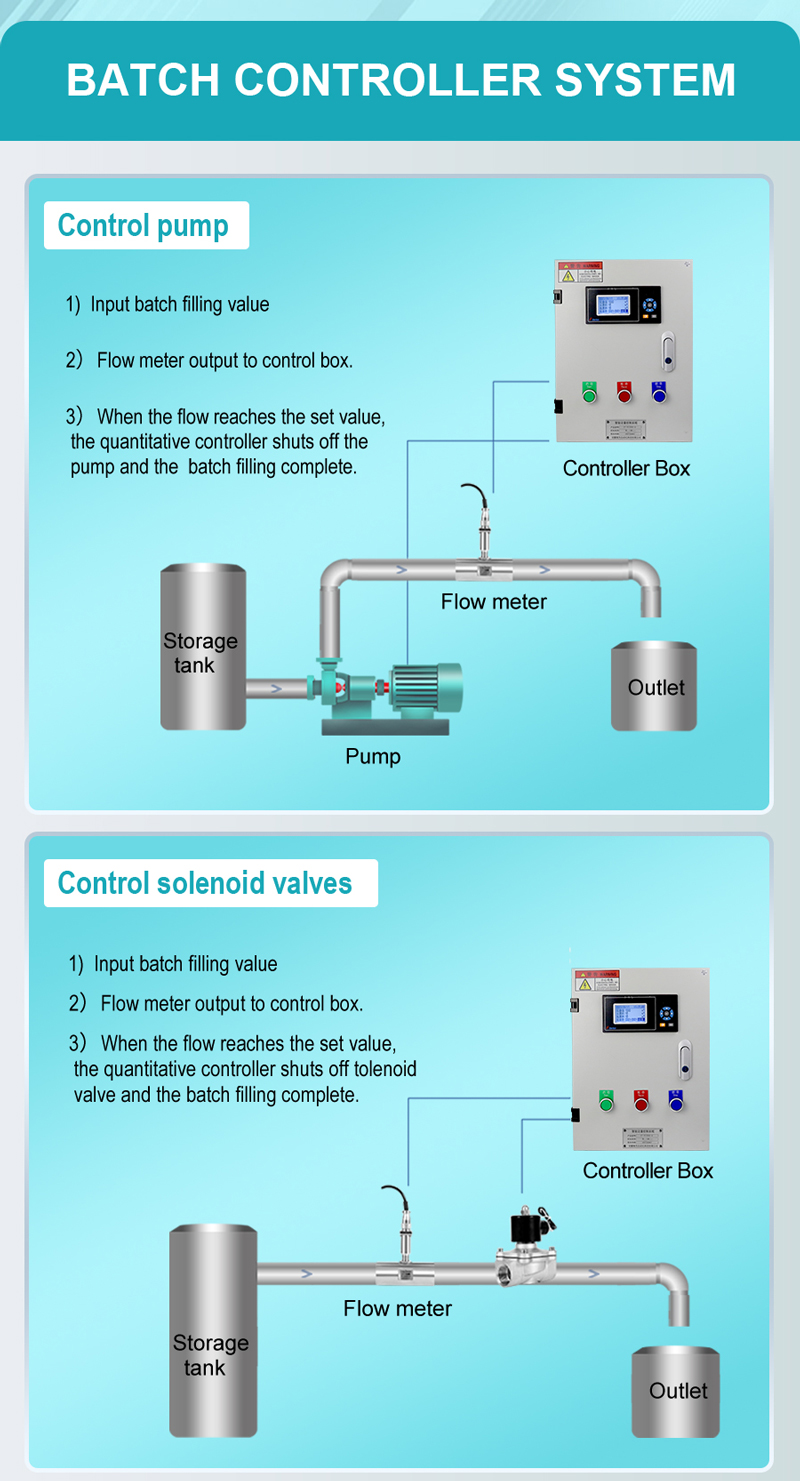

F31D Batch Controller for Flow Meter Batch Controller

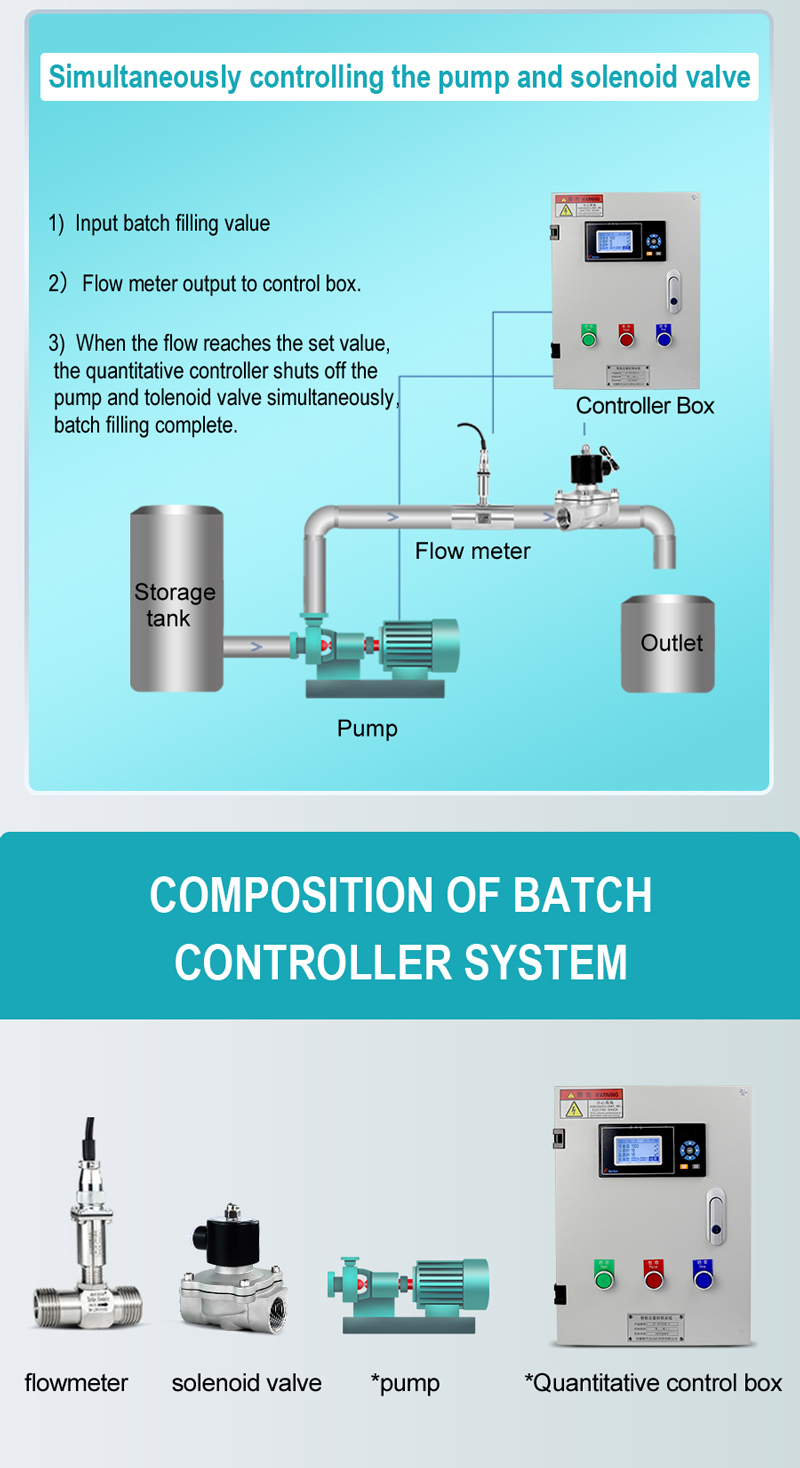

F31D Batch Controller for Liquid Batch Controller
