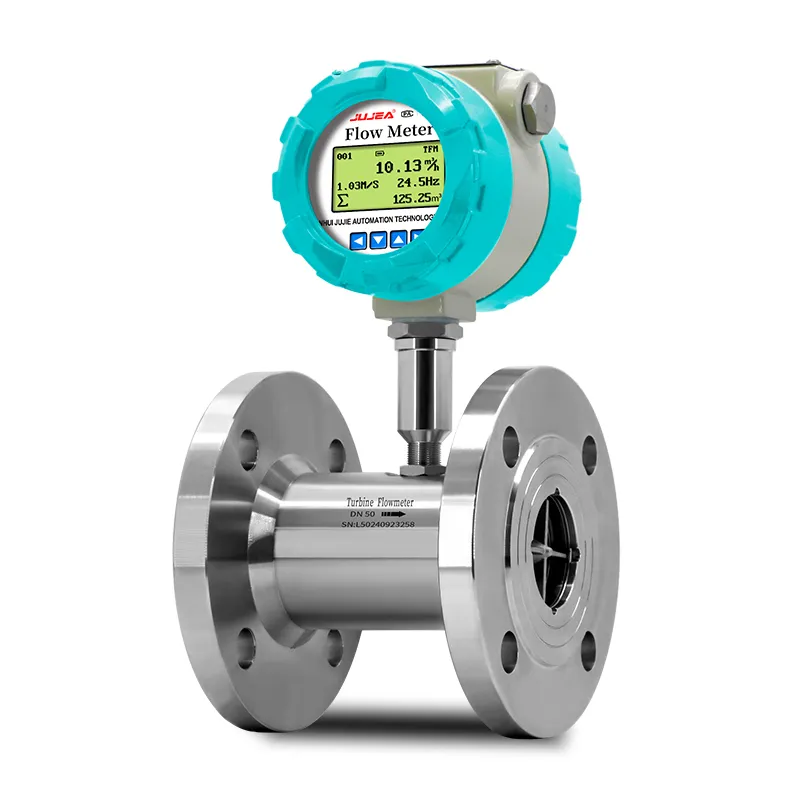

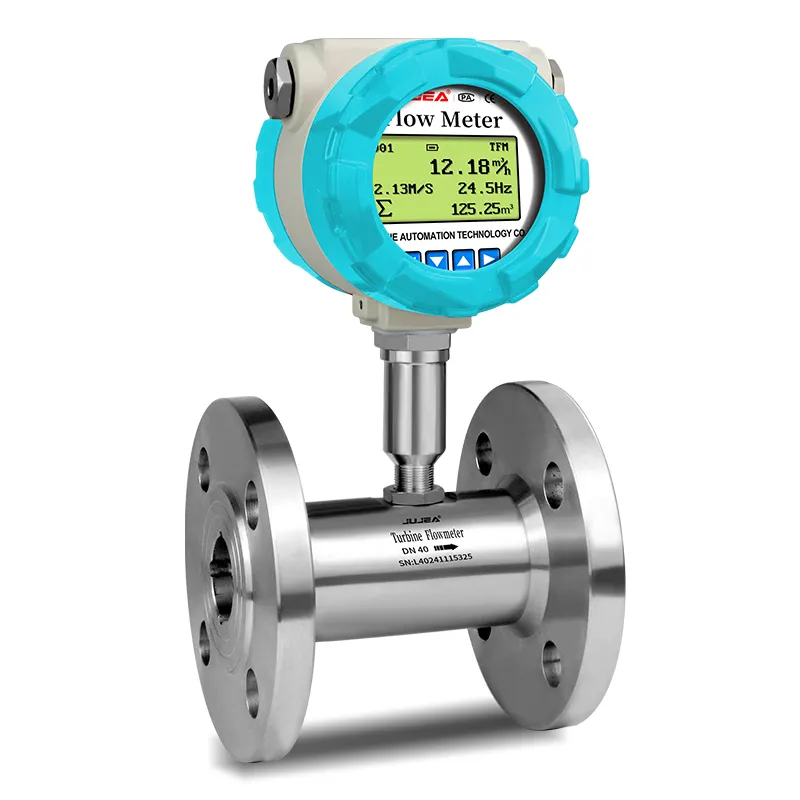

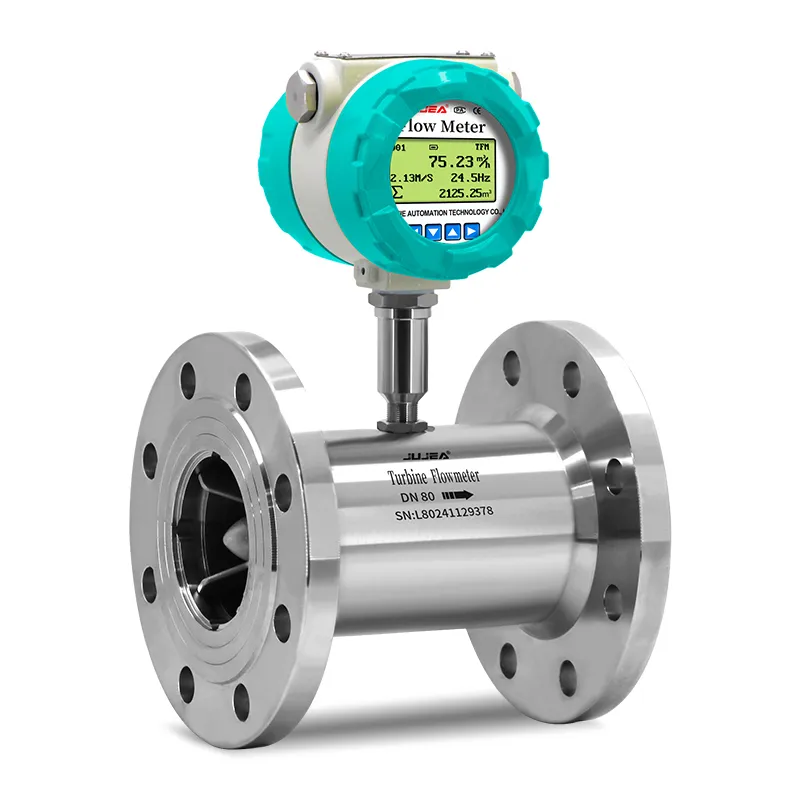

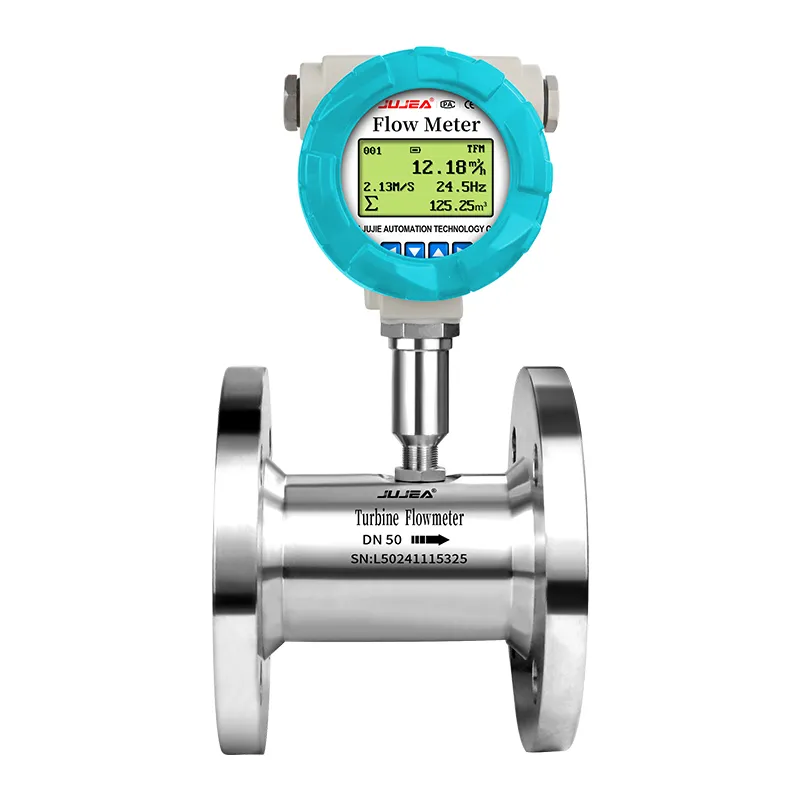

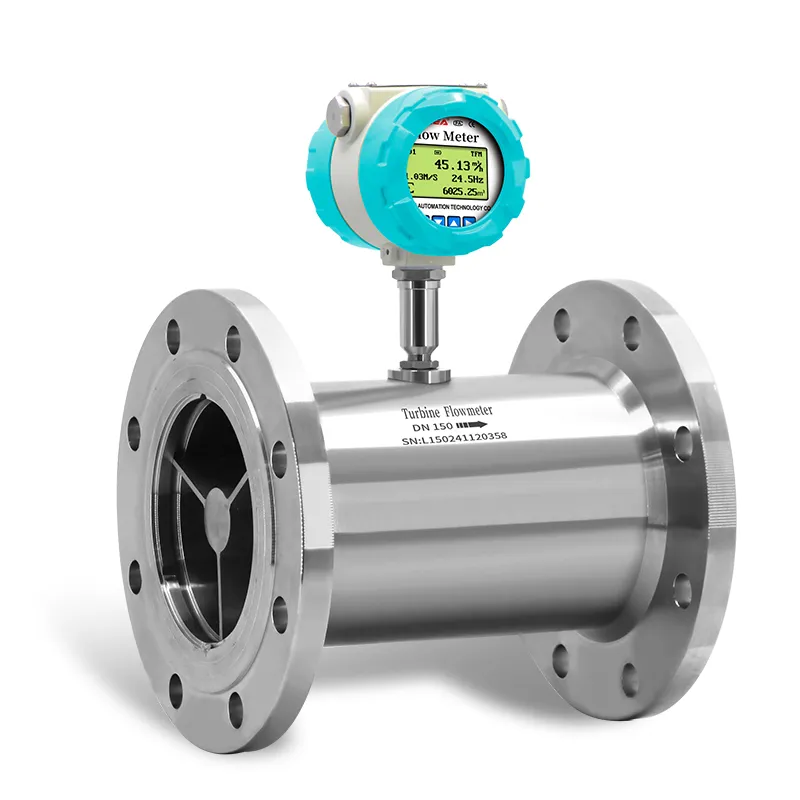

Фланец Турбины Расходомер

Фланцевый расходомер жидкостной турбины принимает измерение индукции рабочего колеса, с полным корпусом из нержавеющей стали и высокой точностью измерения до ± 0,5%. Он поддерживает фланцевое соединение, выдает импульсы, сигналы 4-20 мА, Hart и RS485, идеально подходит для чистых жидкостей с низкой вязкостью, таких как топливо, вода и растворители, в нефтехимических трубопроводах.

Особенности расходомера фланцевой турбины

Высокая точность до ± 0,5% с отличной повторяемостью для чистых жидкостей с низкой вязкостью.
Полностью смачиваемые компоненты из нержавеющей стали, устойчивые к легкой коррозии и истиранию.
Стандартное фланцевое соединение, несколько размеров DN4 ~ DN200 подходят для промышленных трубопроводов.
Широкий коэффициент отложения, стабильное измерение при изменении потока.
Многосигнальный выход: импульсный, 4-20 мА, Hart и RS485 Modbus для систем управления.
Компактная интегральная конструкция, Простая установка и калибровка параметров поля.
Взрывозащищенный ExdIICT6 опционально, подходит для нефтехимических легковоспламеняющихся жидкостей.

Спецификация расходомера фланцевой турбины

Измеренная среда	Без примесей, низкая вязкость, некоррозионная жидкость
Стандарт исполнения	Датчик расхода турбины (JB/T9246-2016)
Правила проверки	Расходомер турбины (JJG1037-2008)
Калибр прибора и метод подключения	Тип фланцевого соединения: DN15-DN200
Стандарт фланца	Обычный стандарт	HG/T 20592-2009
	Другие стандарты	Международные стандарты фланцев для труб	Например, немецкий DIN, американское АНСИ, японское ДЖС
		отечественных стандартов	фланца трубы как министерство стандартов химической промышленности, Стандарты Министерства машиностроения
Класс точности и соответствующая повторяемость	Класс точности*1	±1%R	±0,5%R	±0,2%R (требуется индивидуальная настройка)
	Повторяемость	≤0,33%	≤0,17%	≤0,07%
Коэффициент диапазона измерений	6:1, 10:1, 20:1
Условия поверки	Поверочное устройство	Устройство для поверки расхода жидкости по методу эталонного счётчика; устройство для поверки расхода жидкости статическим массовым методом
	Окружающие условия	Температура окружающей среды: 20℃; Относительная влажность: 65%
Рабочие условия	Температура рабочей среды	Стандарт: −20℃~80℃; Т: −40℃~180℃
	Температура окружающей среды	−20℃~60℃
	Относительная влажность	5%~90%
	Атмосферное давление	86 кПа~106 кПа
Функция выхода	Сигнальный выход	Импульсный сигнал, Сигнал 4–20 мА
	Выход связи	Связь по RS‑485, протокол HART
Рабочее питание	Внешнее питание	+24 В пост. тока, подходит для выходов 4–20 мА, импульсного выхода, RS‑485 и др.
	Внутреннее питание	CM0, CM4 (1 комплект литиевой батареи 3,6 В, 19 А·ч)
Интерфейс сигнальной линии	Тип N	Коннектор Hirschmann DIN43650 или авиационный разъём CX165P
	Во всей серии	Металлическая водонепроницаемая муфта с внутренней резьбой M20×1,5
Класс взрывозащиты	ExdIIC T6 Gb
Степень защиты	IP65 и выше (возможно изготовление на заказ)

Схема расходомера фланцевой турбины

Flange Turbine Flow Meter for Auto Level Measurement

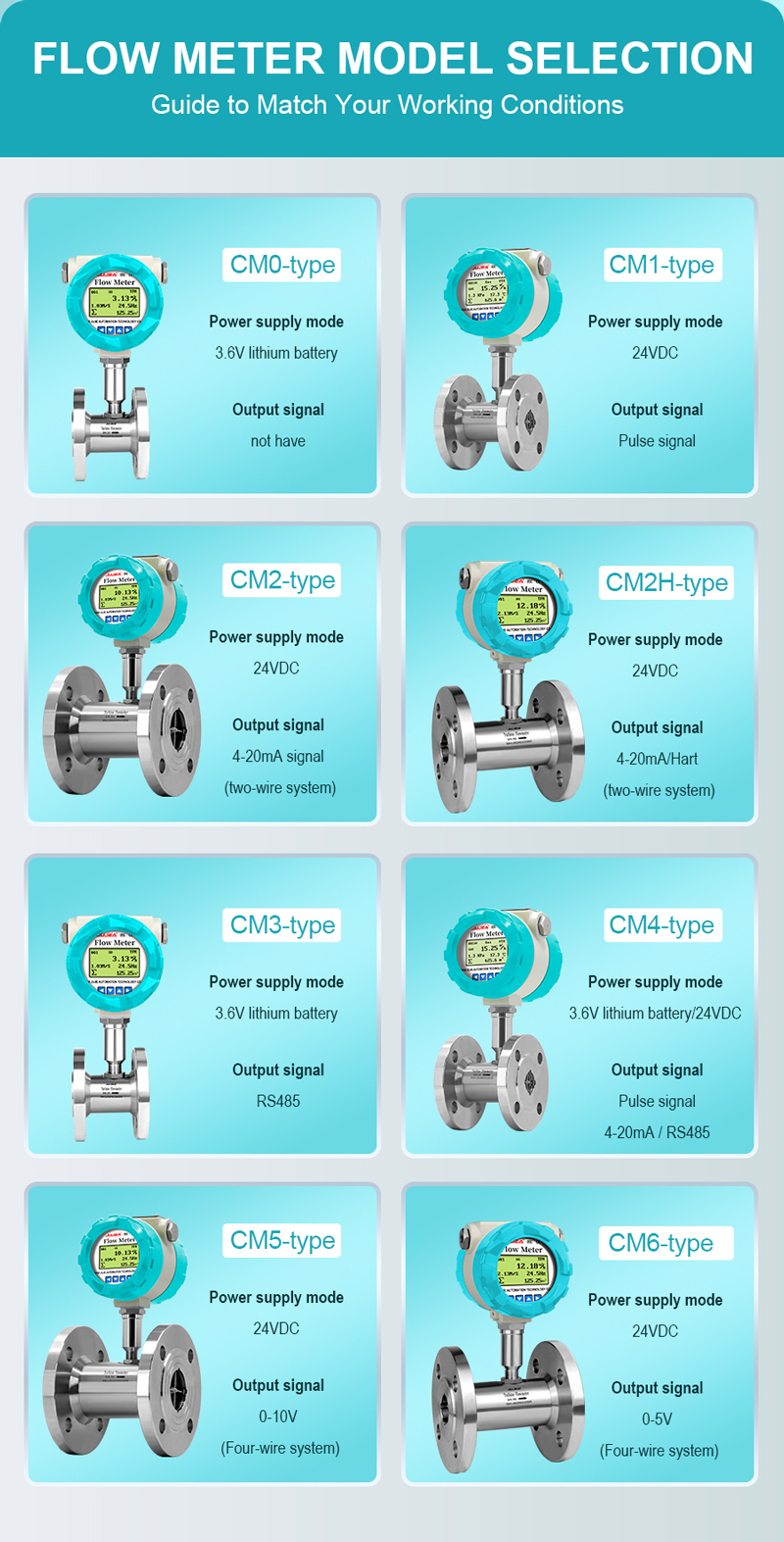

Flange Turbine Flow Meter for Bubble Level Sensor

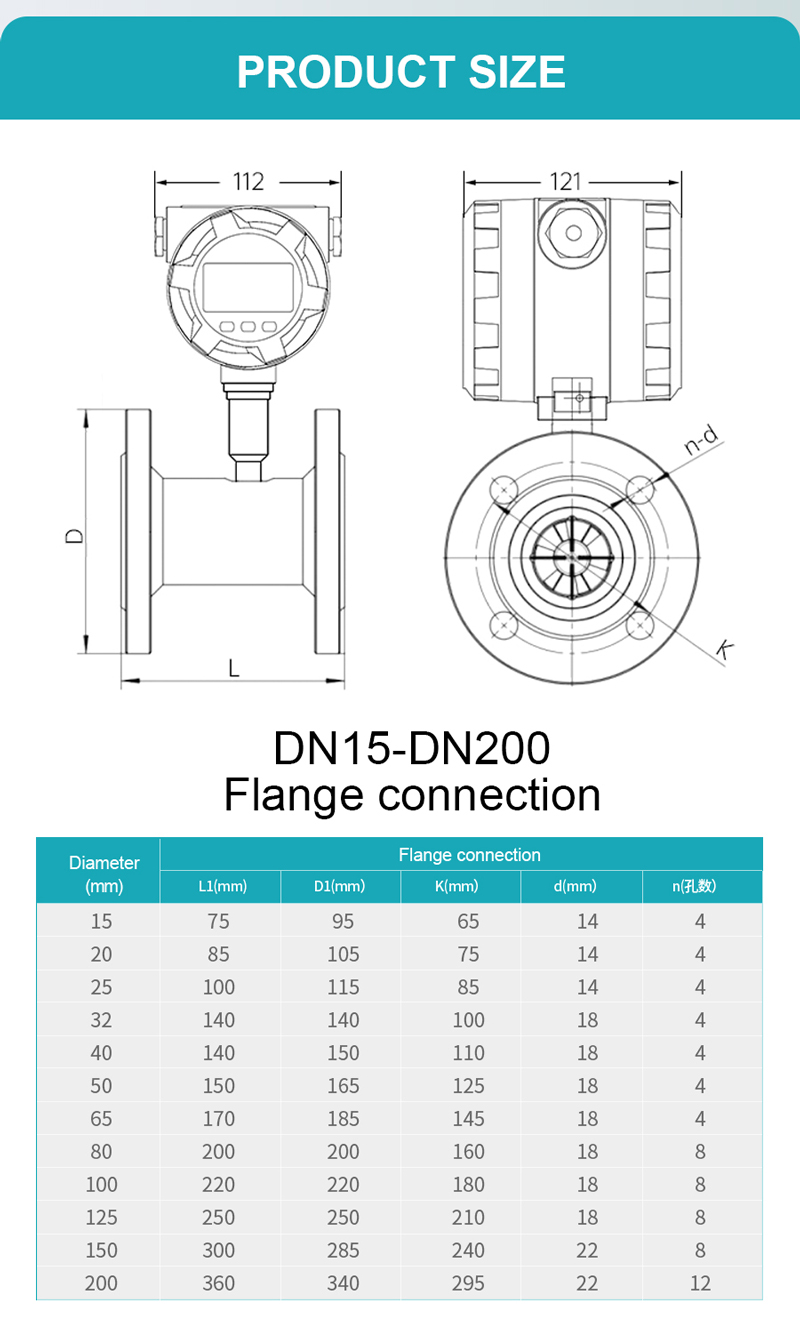

Flange Turbine Flow Meter for Bubble Type Level Transmitter
