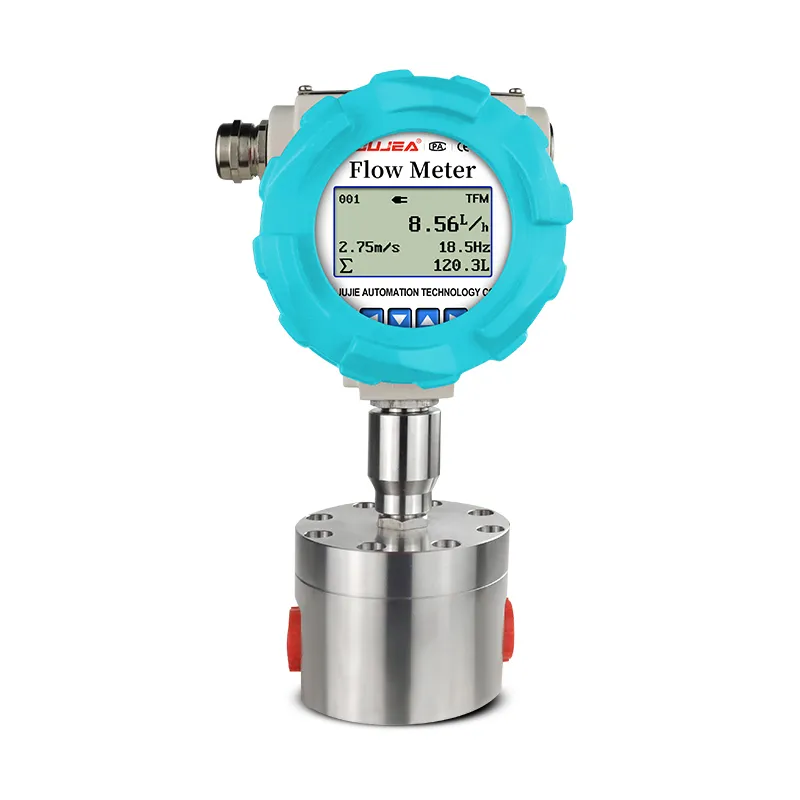

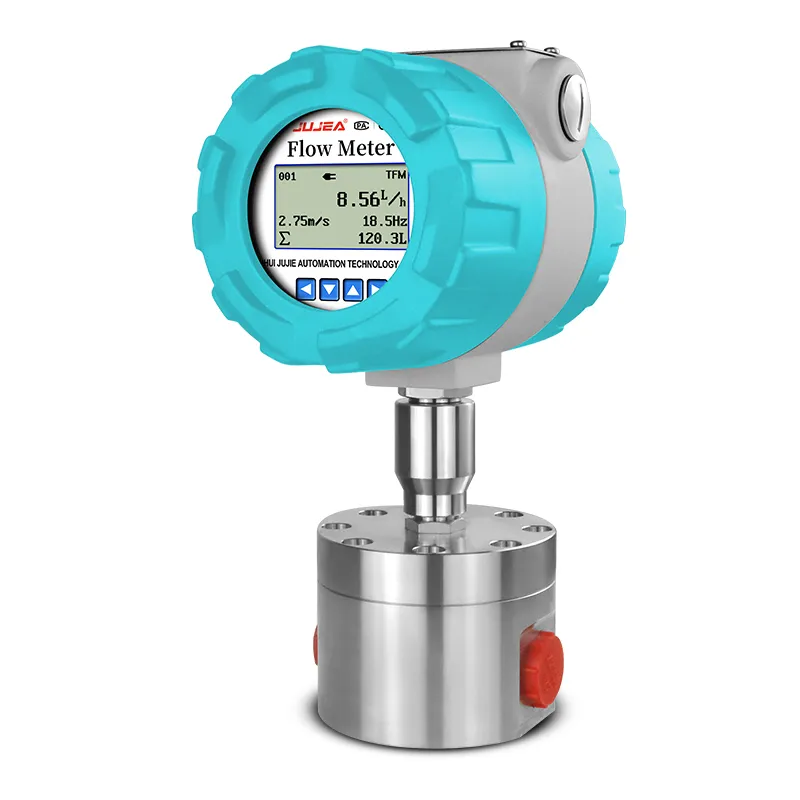

Датчик расхода шестерни

Датчик потока шестерни применяет принцип положительного смещения для чистых жидкостей. Он выводит импульс или сигнал RS485, поддерживает широкий диапазон давления и температур, компактный размер, сочетается с отдельным дисплеем или ПЛК для мониторинга потока.

Характеристики датчика расхода шестерни

Датчик расхода шестерни соответствует вторичному инструменту или ПЛК для отображения
Структура круговой шестерни положительного смещения, высокая точность измерения
Широкий коэффициент отложения 100:1, адаптирует различные высоковязкие жидкости
Импульсный или Выход сигнала 4-20 мА, простая проводка и легкий сбор сигналов

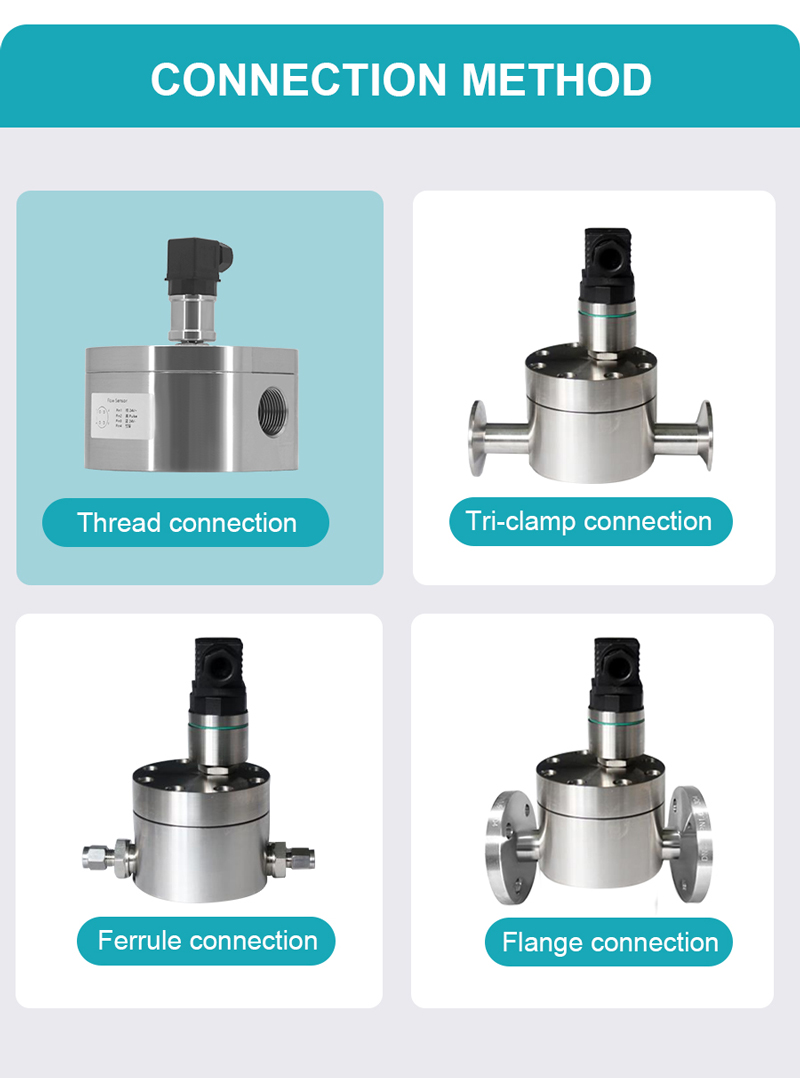

Компактный небольшой корпус, несколько типов подключения опционально
Широкая средняя температура и высокое сопротивление давлению до 45 МПа
Корпус из нержавеющей стали/алюминия/PTFE, хорошая коррозия Сопротивление

Спецификация датчика расхода шестерни

Основные параметры	Напряжение питания	9-26VDC	Защита от обратного подключения питания	Да
	Температура окружающей среды	-20 ℃-70 ℃	Уровень защиты	IP65
	Рабочая температура зонда	-20 ℃-80 ℃;-40 ℃-180 ℃ (высокотемпературный тип)

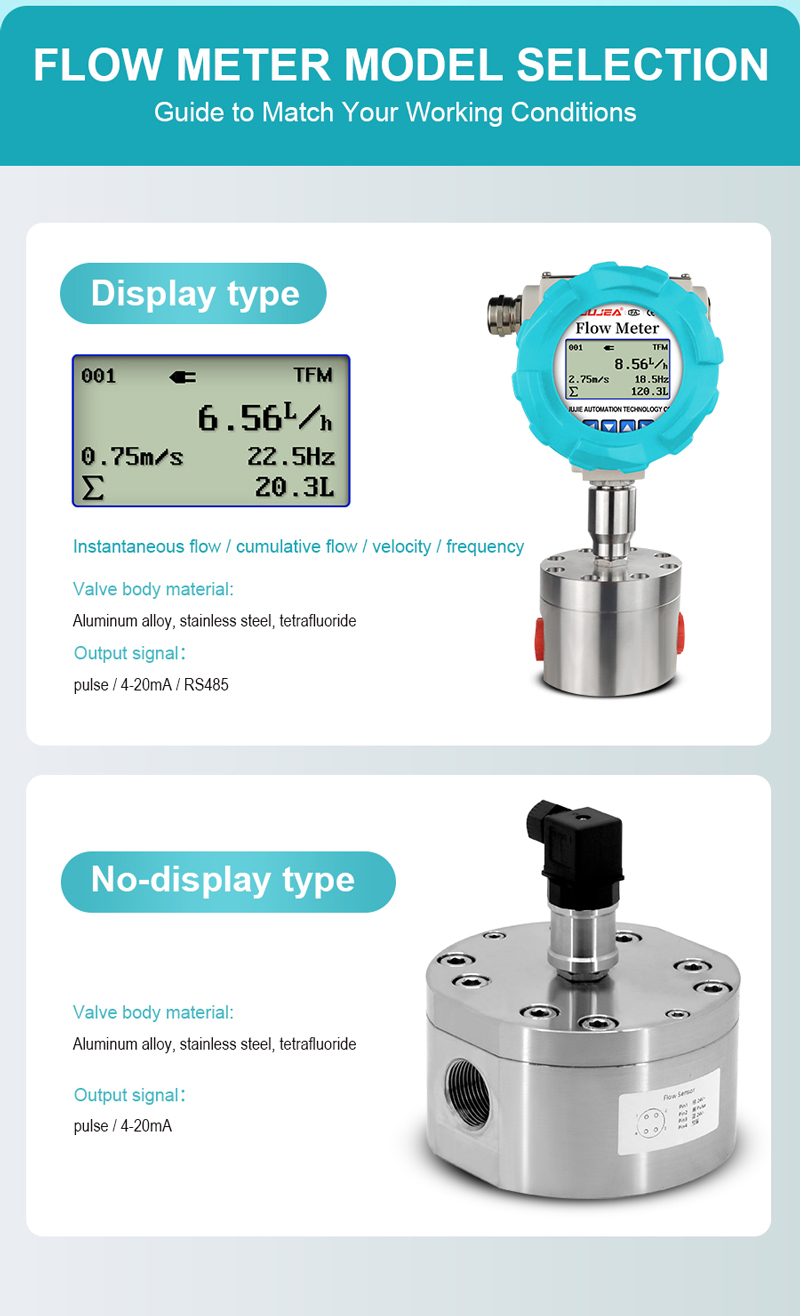

Параметры типа дисплея	Электрический интерфейс	Разъем M12 * 1 (с кабелем 2 м)	Дисплей	ЖК-дисплей с подсветкой
	Разрешение устройства	0001	Точность	± 0,5% значение чтения
	Ток холостого хода	Тип текущего выхода: 20 мА	Повторяемость	0,1%
	Точность	± 0,5% от показания	Материал корпуса	Алюминиевый сплав
	Тип выхода	Импульсный (двухтактный, трехпроводной); 4-20 мА (два-, три-, четырехпроводной); Двухканальный выход переключателя (сигнализация высокого/низкого расхода, Реле); RS485 поддерживает протокол Modbus-RTU
Параметры типа без отображения	Тип выхода	4-20 мА; 1-5 В и 2-10 В	Электрический интерфейс	Разъем M12 * 1; Разъем Hirschmann; Металлический взрывозащищенный разъем M20 * 1,5
Параметры типа без отображения	Ток холостого хода	Тип выходного напряжения: 8 мА; Тип выходного тока: 10 мА	Электрический интерфейс

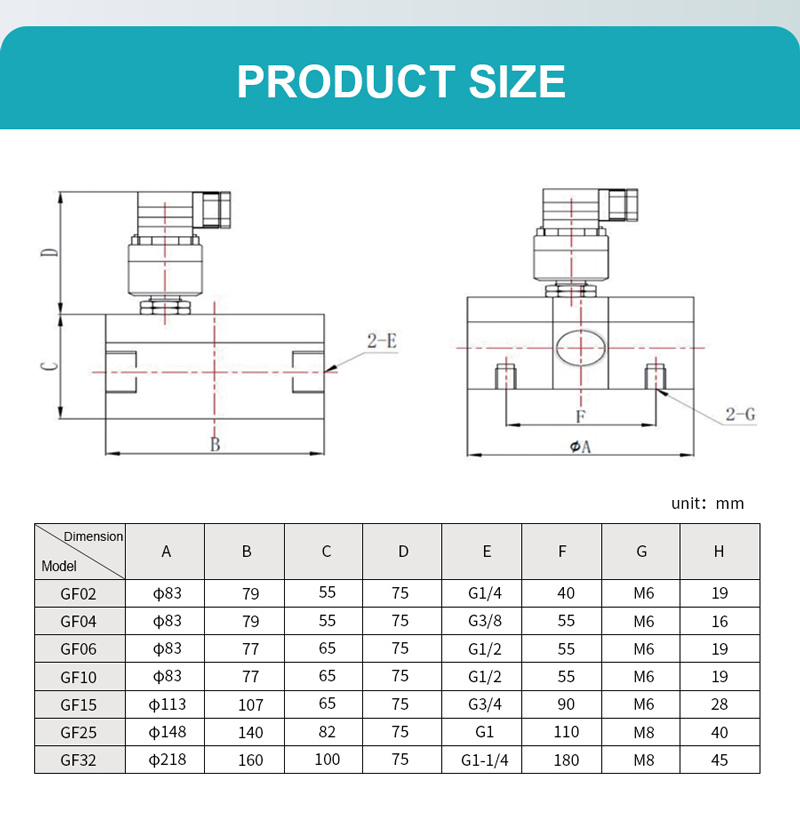

Схема датчика расхода шестерни
