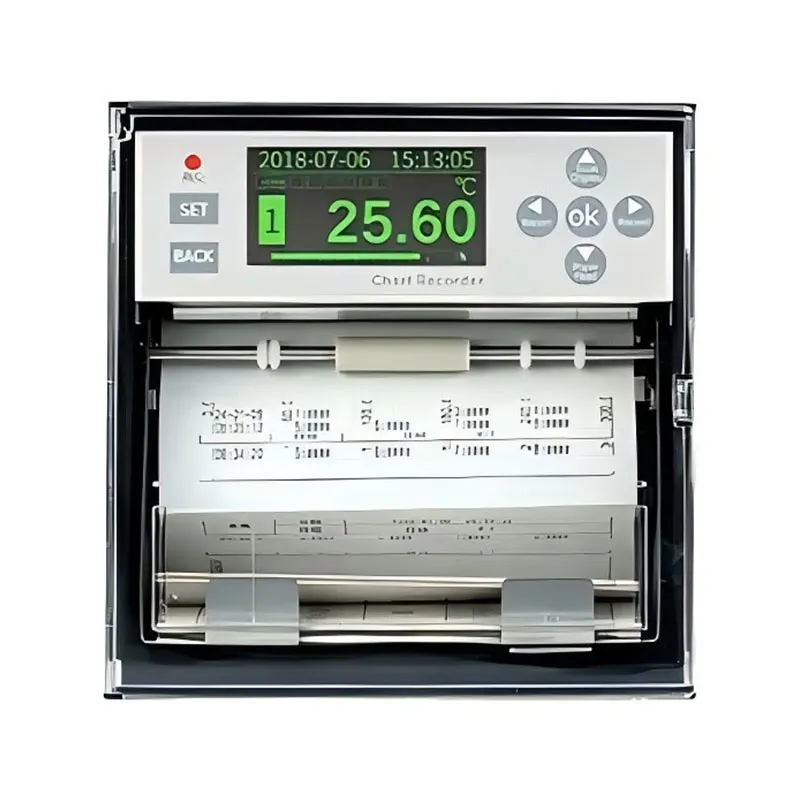

GT11R рекордер диаграммы

Промышленный бумажный рекордер GT11R поддерживает 12 универсальных сигнальных канала с термопечатью для кривых/данных. Оснащен OLED-экраном, 6 релейными сигнализаций, USB-экспортом и RS485 Modbus, широко используется для записи процесса температуры/давления.

Характеристики регистратора диаграмм GT11R

12-канальный универсальный вход сигнала, совместимый с 4-20 мА, напряжением, Pt100 и всеми стандартными термопарами
OLED-дисплей высокой четкости в реальном времени, поддерживает циклический просмотр каналов и предварительный просмотр параметров
Три режима печати: кривая/данные/смешанный; Регулируемая скорость бумаги 10-450 мм/ч
Шесть независимых релейных выходов сигнализации для HH/H/LL/L ограничивают аномальные сигналы
Встроенный источник питания 24 В постоянного тока для передатчиков силового поля напрямую
USB-флеш-диск для автономного хранения данных, поддержка воспроизведения и экспорта кривой истории
Стандарт RS485 Связь Modbus RTU для связи с верхней компьютерной системой
6-канальный выход повторной передачи 4-20 мА для согласования вторичных приборов
Многоточечная линейная коррекция и цифровая фильтрация для стабилизации флуктуирующих измеренных сигналов
Стандартная встроенная установка панели 144 × 144, двойной источник питания переменного/постоянного тока Варианты

Спецификация рекордера GT11R

Входной канал	12 каналов
Период выборки	1 секунда
Бумага для записи	Сложенная промышленная термобумага, 120 мм шириной, 8 метров в длину
Скорость подачи бумаги	10 ~ 450 мм/ч
Источник питания	100 ~ 240 В переменного тока 50 ~ 60 Гц/24 В постоянного тока ± 10% 45W
Рабочая среда	-10 ~ 60 ℃ / 0 ~ 85% относительной влажности (без конденсации)
Время прогрева	30 минут после включения
Установка	Внутренний, панельный монтаж, наклон назад <30 градусов от горизонтальной плоскости
Толщина установочной панели	2 ~ 12 мм
Вес прибора	Прибл. 3 кг
Размеры инструмента	144 (Ш) x 144 (В) x 233 (Г)
Условия хранения	-20 ~ 80 ℃ / 0 ~ 85% относительной влажности (без конденсации)
Реле	Нормально открытое, 250 В переменного тока 3А, 30VDC 3A (резистивная нагрузка)
Выход распределения питания	<24 В постоянного тока ± 10% 60 мА
Отклонение подачи бумаги	МАКС. 2 мм
