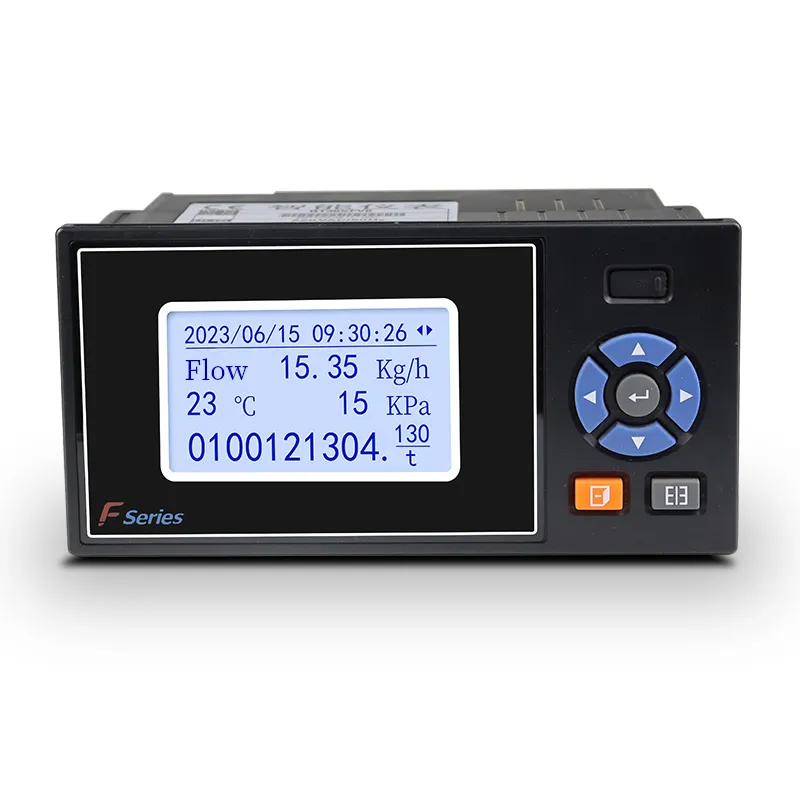

  • gt30xf flow totalizer for digital mass flow meter
  • gt30xf flow totalizer for flow meter and controller

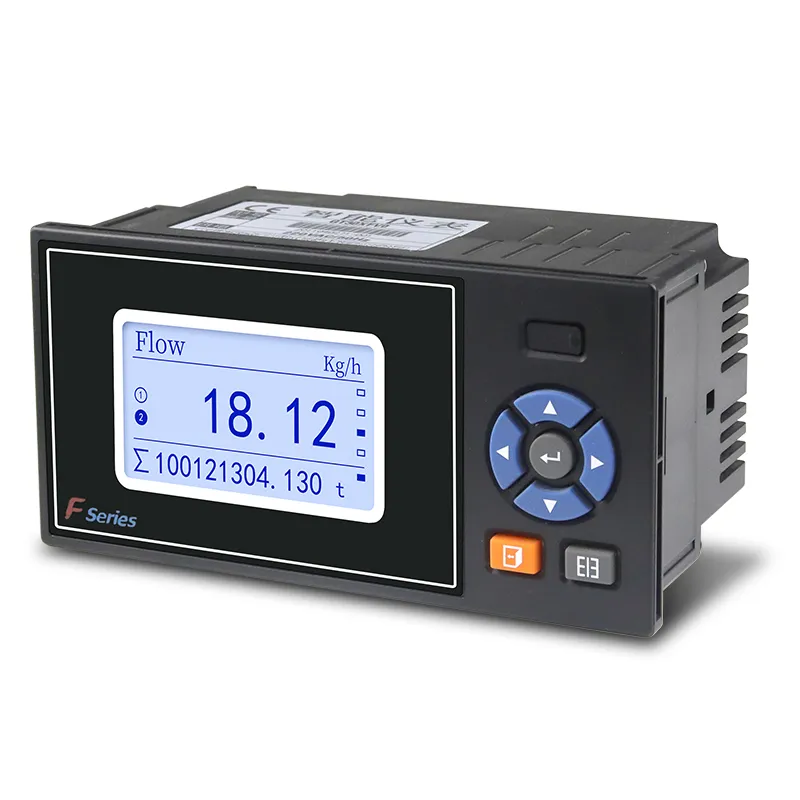

  • gt30xf flow totalizer for control and instrumentation

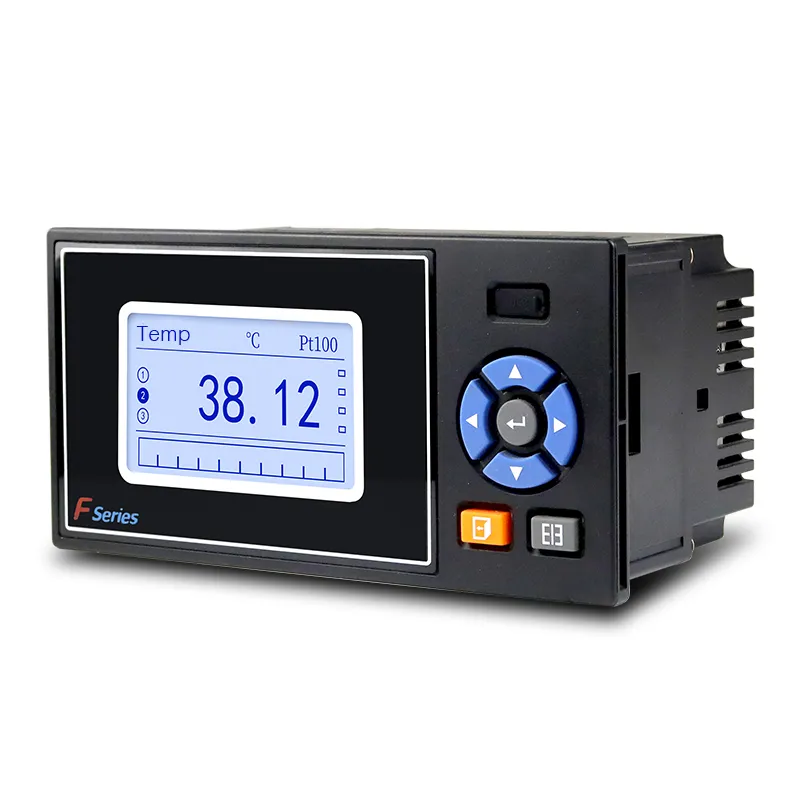

  • gt30xf flow totalizer for flow indicator controller

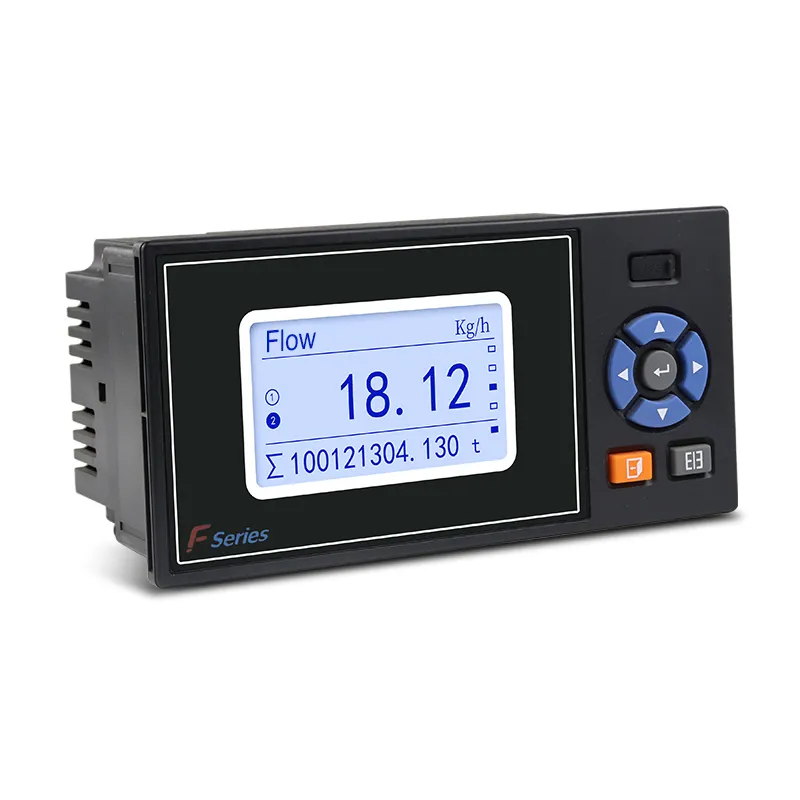

  • gt30xf flow totalizer for control instrumentation
  • gt30xf flow totalizer for digital mass flow meter
  • gt30xf flow totalizer for flow meter and controller
  • gt30xf flow totalizer for control and instrumentation
  • gt30xf flow totalizer for flow indicator controller
  • gt30xf flow totalizer for control instrumentation

Сумматор потока GT30XF

Интеллектуальный сумматор потока GT30XF использует чип ARM, поддерживает импульсные/4-20мА потоки и сигналы температуры Pt100. Он реализует компенсацию температуры и давления пара/газа, сохраняет смену/ежедневные отчеты с RS485 Modbus для промышленного измерения расхода.

Характеристики GT30XF Flow Totalizer

  • Высокопроизводительное ядро ARM Cortex-M3, высокая точность измерения ± 0,2% FS

  • Многосигнальный вход: импульс, поток 4-20 мА, сигналы температуры и давления Pt100

  • Профессиональный алгоритм компенсации жидкости для пара, природный газ и общий газ

  • Встроенная аварийная компенсация, если сигналы температуры/давления не позволяют избежать потери расчета

  • Полное хранение данных: сменные/ежедневные/ежемесячные/годовые сводные отчеты, Журналы отключения питания

  • Резервное копирование USB-диска для экспорта всех записей измерений и параметров конфигурации

  • Множественная связь: RS485/RS232 Modbus RTU, поддерживает функцию печати по времени

  • До 3 релейных выходов сигнализации для высокого/низкого потока, пороги температуры и давления

  • Просмотр отладки необработанного сигнала на экране для быстрой калибровки поля и устранения неполадок

  • Монтаж на встроенной панели, источник питания переменного/постоянного тока с широким напряжением для различных промышленных объектов


Спецификация сумматора потока GT30XF

Экран 128*64 матричный монохромный ЖК-дисплей (ЖК-дисплей)
Точность Точность отображения и измерения: ± 0,2% F. С.
Процессор Высокопроизводительный ARM Cortex-M3 32-битный RISC Core
Функция ввода Поточный канал Аналоговые сигналы: 4-20 мА, 0-10 мА и т. Д.;
Частотный сигнал: Fr (диапазон: 0,0-5000,0 Гц, низкий уровень <1 В, высокий уровень ≥ 5 В)
Температурный канал 4-20 мА, 0-10 мА, Pt100, и т. д.
Канал давления 4-20мА, 0-10мА, И т. д.
Функция вывода Выход распределения Обеспечивает 1 комплект (F12) 12 В постоянного тока и 2 комплекта (Q24, P24) источника питания датчика 24 В постоянного тока, максимальный выходной ток на канал 30 мА
Выход передачи Поддерживает 1 канал стандартного выхода передачи тока (опциональный источник), грузоподъемность 500 Ом (макс.)
Релейный выход Поддерживает до 3 каналов релейного выхода, рейтинг контактов 3A @ 250VAC/3A @ 30VDC, Настраиваемые сигналы высокого, высокого, низкого, низкого уровня
Интерфейс связи RS232C или RS485, поддержка протокола Modbus RTU, скорость передачи данных (1200, 2400, 4800, 9600)
Резервное копирование и передача отчетов Поддерживает протокол USB2.0, поддерживает кумулятивную передачу отчетов через U-диск с 1 ГБ на 32 ГБ
Источник питания По умолчанию источник питания 220 В переменного тока/50 Гц, поддерживает источник питания 24 В постоянного тока или 12 В постоянного тока (Пожалуйста, укажите при заказе источника питания постоянного тока)
Рабочая среда Рабочая температура: 0 ~ 50 ℃ (избегайте прямого солнечного света)
Рабочая влажность: 0 ~ 85% относительной влажности (без конденсации)
Высота:<2000 метров
Вес нетто прибора ≤ 1,0 кг
Язык Китайский и английский двуязычный


Схема тотализатора потока GT30XF

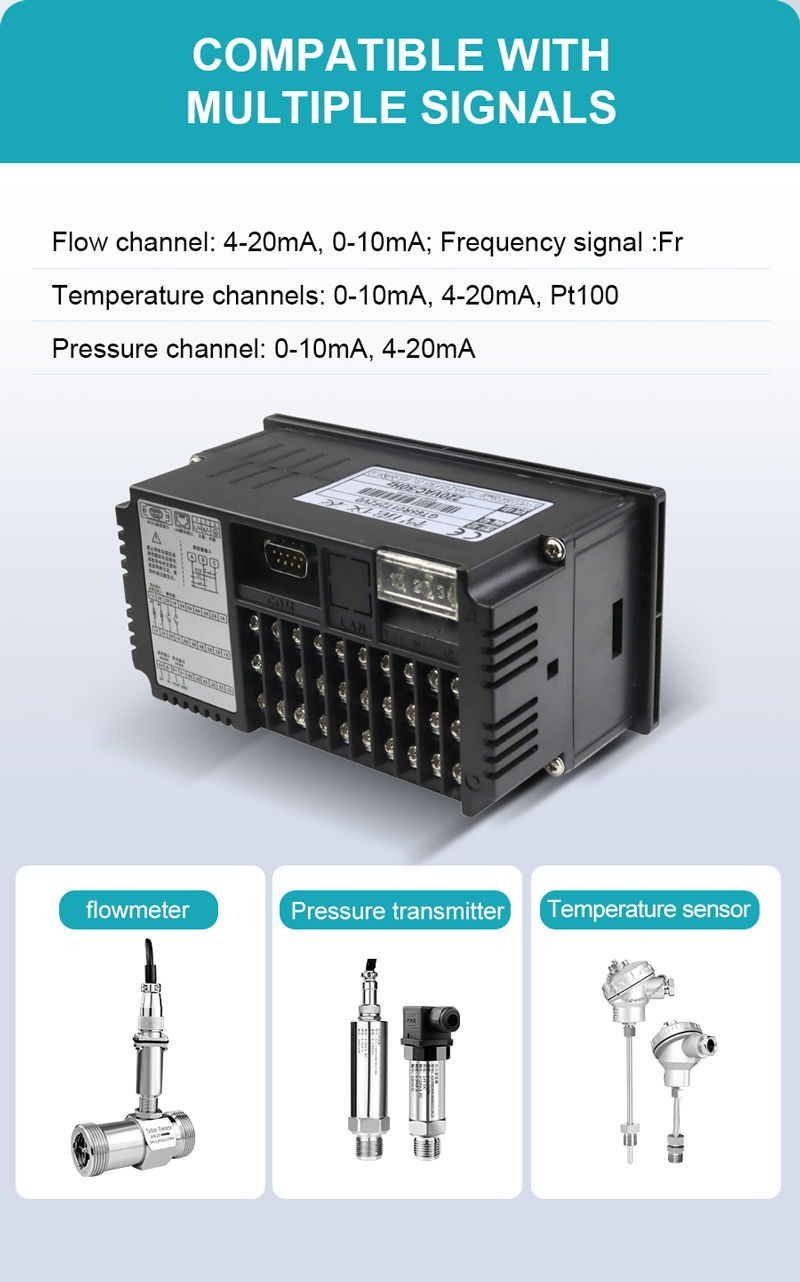

GT30XF Flow Totalizer for Industrial Instrumentation and Control

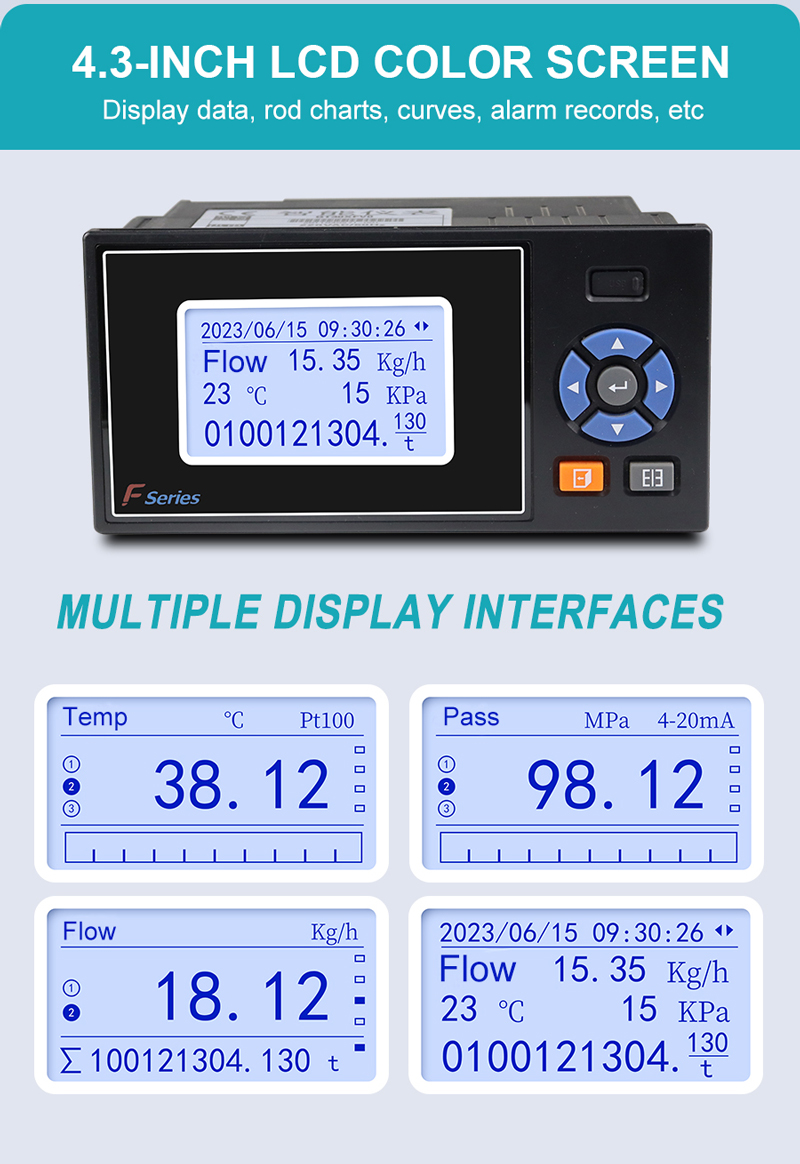

GT30XF Flow Totalizer for Instrumentation and Process Control
