Регистратор данных GT71R

Ультратонкий широкоэкранный безбумажный рекордер GT71R оснащен 7-дюймовым цветным ЖК-дисплеем, максимум 16 универсальными изолированными каналами, опциональным сенсорным, печатным и ПИД-контролем, двойной связью RS232/485, поддерживает автономное резервное копирование данных USB для промышленного мониторинга.

Особенности регистратора данных GT71R

  • Ультратонкий дизайн шкафа с 7-дюймовым ЖК-дисплеем истинного цвета, опциональная сенсорная работа, стандартные физические функциональные клавиши для удобства эксплуатации

  • Максимум 16 полностью изолированных универсальных аналоговых входов, совместимых с TC, Pt100, 4-20 мА, сигналами импульсов напряжения и частоты

  • Богатые дополнительные функции: микротрографическая печать, ПИД-регулирование с обратной связью, связь Ethernet, Внешний источник питания постоянного тока

  • Несколько выходных конфигураций: до 6 контактов релейной сигнализации, 4-канальная повторная передача 4-20 мА, двойной источник питания датчика 24 В постоянного тока

  • Двойная последовательная связь (RS232 RS485), поддерживает Modbus RTU, совместимость с ПК и микропринтером одновременно

  • Флэш-накопитель большой емкости, полная защита от отключения питания для параметров и исторических записей, Аппаратные часы с низким дрейфом

  • Поддерживает автономный экспорт данных с USB-диска и обновление прошивки, совместим с промышленным U-диском 1G ~ 32G

  • Встроенный профессиональный расчет потока, компенсация температуры и давления для накопления пара, природного газа и жидкости

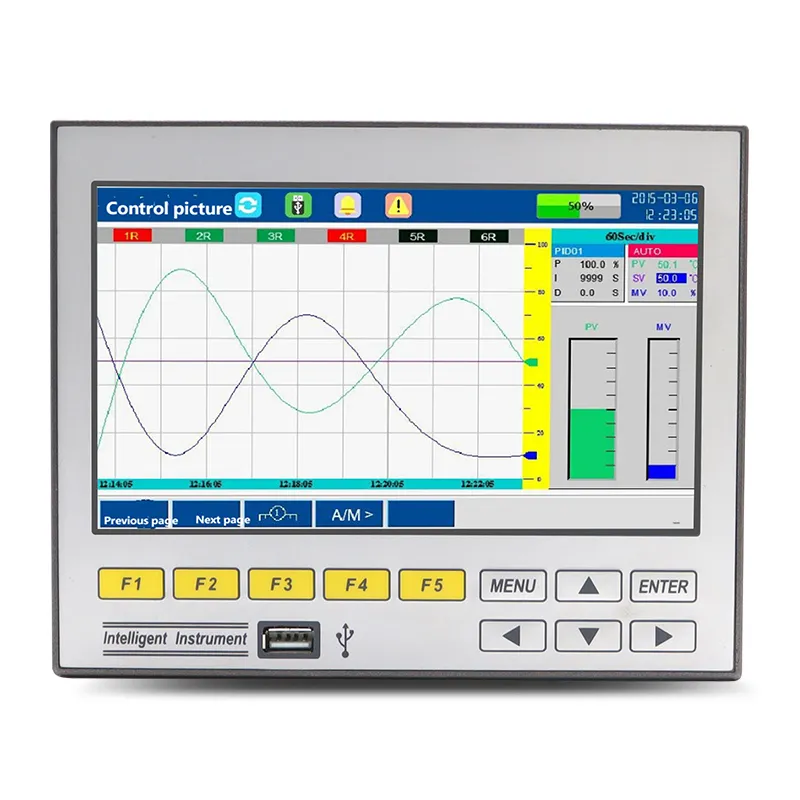

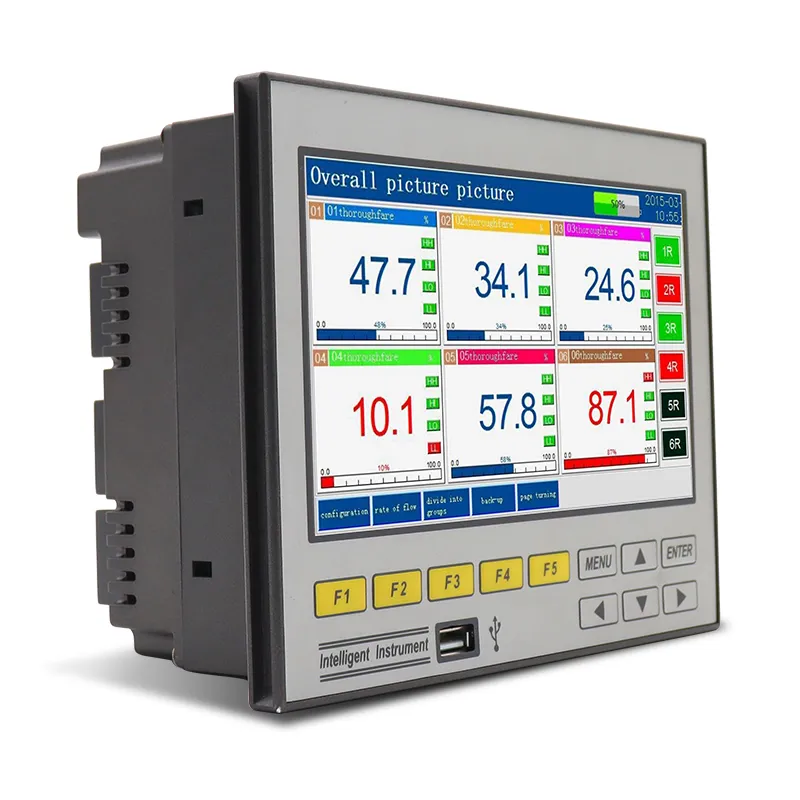

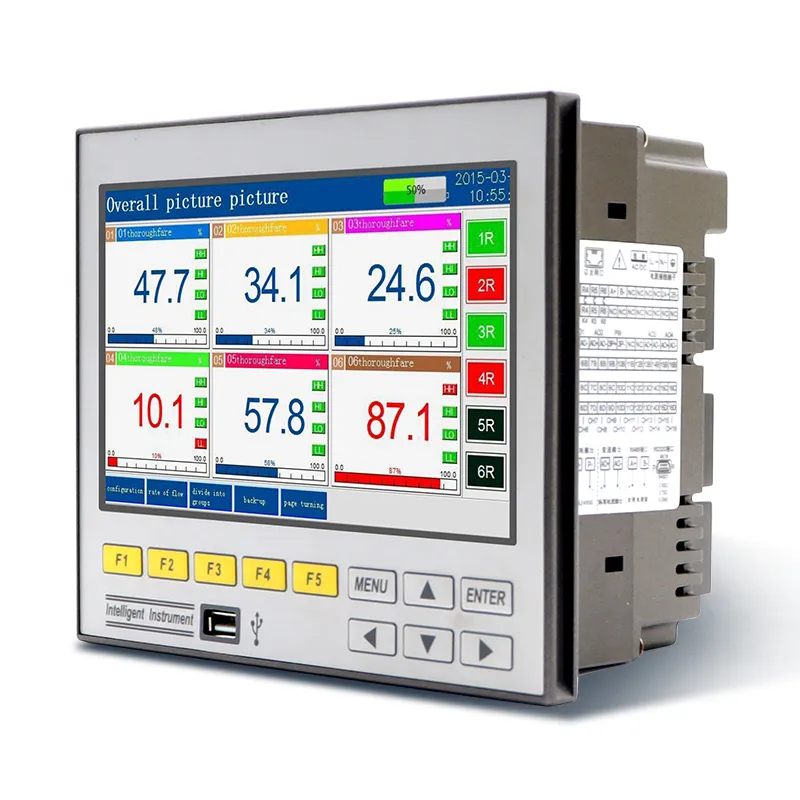

  • Несколько режимов отображения: цифровая таблица, гистограмма, кривая в реальном времени и истории, независимый экран управления PID

  • Стандартный вырез в панели 138 × 138 мм, широкий двойной источник питания переменного/постоянного тока, стабильный для суровых промышленных условий

  • Многоуровневое управление полномочиями пароля, отдельные разрешения оператора и администратора для предотвращения изменения параметров

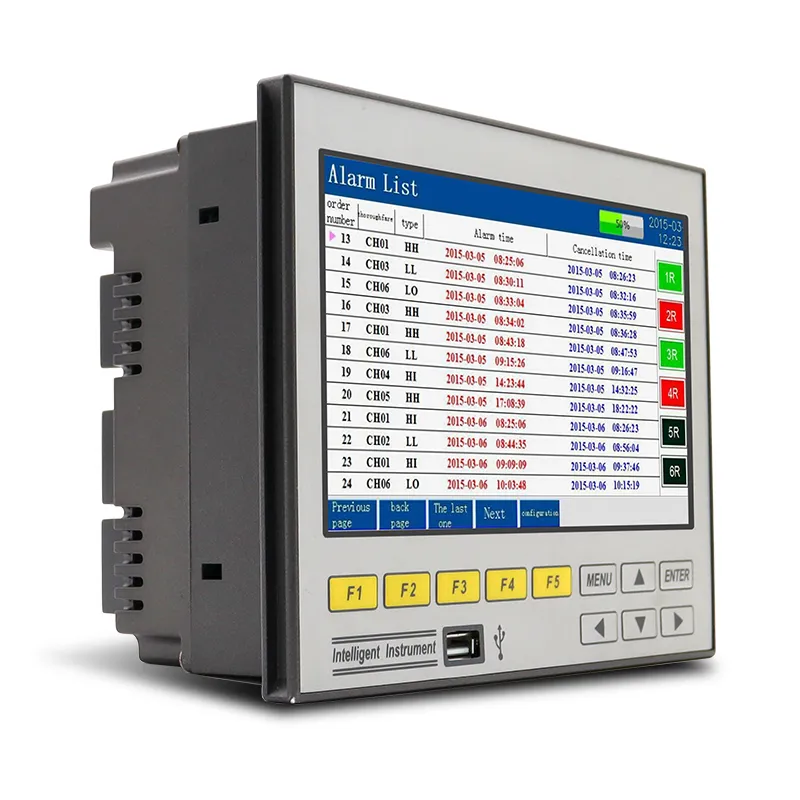

  • Полное хранение журналов: записи аварийных сигналов, журналы отключения питания и записи операций могут быть запрошены и распечатаны


Спецификация регистратора данных GT71R

Дисплей 7-дюймовый ЖК-дисплей с истинным цветом TFT (800*480 точек)
Отображение в реальном времени: ± 0,2% F. С.;
Точность отзыва: ± 0,2% F. С.
Процессор Высокопроизводительное ядро ARM Cortex-M3 32-битное ядро RISC, реализует многоканальный сбор сигнала, запись, дисплей и многоканальная сигнализация
Модуль хранения Микросхема параллельной памяти NAND FLASH большой емкости хранит исторические данные, микросхема памяти Serial FRAM используется для хранения ключевой информации, такой как параметры конфигурации системы

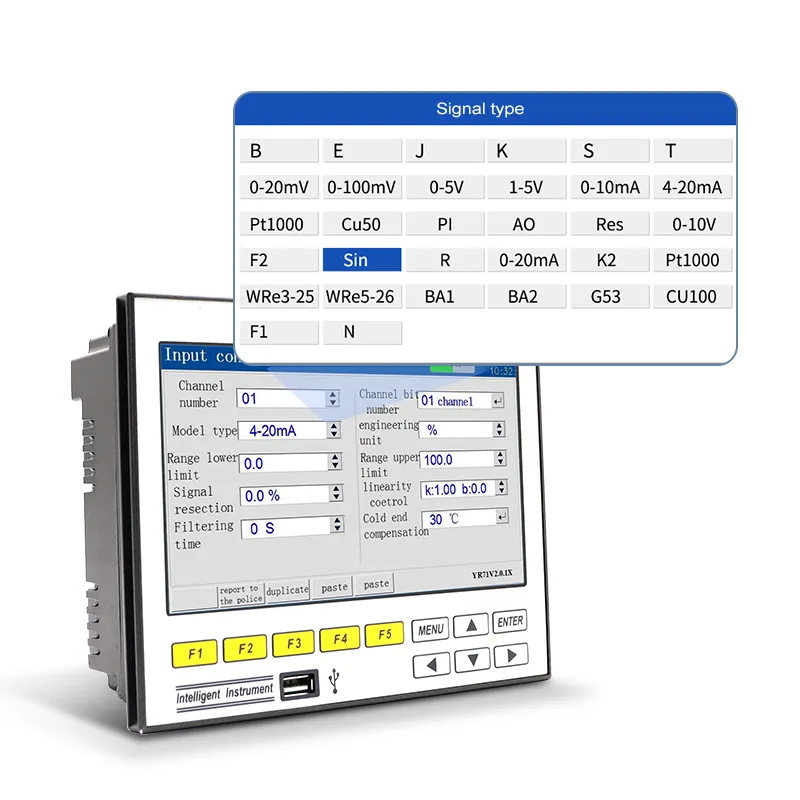

Функция ввода Спецификация ввода: Полностью изолированный универсальный вход, Макс. 16-канальный аналоговый вход
Входное напряжение: 0-5 В, 1-5 В, 0-20 мВ, 0-100 мВ
Токовый вход: 0-10 мА, 4-20 мА, 0-20 мА
Входное сопротивление: Res (0 ~ 400 Ом)
Тепловое сопротивление: PT100, Cu50, G53, Cu100, BA1, BA2 (требуется 3-проводный баланс сопротивления, сопротивление свинца <10 Ом)
Термопара: S, B, K, T, R, E, N, J
Пирометр излучения: F1, F2
Вольфрам-рений: WRe3-25, WRe5-26; Другие входные сигналы доступны по запросу (например, г. D1/P1)
Функция вывода Распределительный выход: поддерживает 3 группы изолированного распределения передатчика + 24 В постоянного тока, каждая группа распределения ≤ 60 мА, поддерживает 12 В постоянного тока, распределение 5 В постоянного тока
Выход передачи: Поддерживает 4-канальный стандартный ток 4-20 мА выход передачи
Удобен для сбора с помощью дисплейных приборов или DCS/PLC, реализует передачу сигнала на большие расстояния
Релейный выход сигнала тревоги: Макс. 6-канальная релейная сигнализация, контактная мощность 1A @ 250VAC/1A @ 30VDC
Настраивается для верхнего-верхнего предела, верхнего предела, нижнего предела, сигналы тревоги нижнего и нижнего пределов
Связь и печать Интерфейс связи: RS232C и RS485 опционально, поддерживает протокол Modbus RTU
Интерфейс печати: RS232C напрямую подключается к микропринтеру, скорость передачи 1200
Функция записи Емкость записи: 64/128/192/248 МБ (емкость флэш-памяти опционально)
Интервал записи: от 1 секунды до 240 секунд, всего 11 вариантов: 1/2/4/8/12/24/36/60/120/180/240 секунд необязательно
Время записи: продолжительность записи связана с объемом флэш-памяти, количеством входных точек и интервалом записи, Формула выглядит следующим образом:
(Единицы подставных значений должны соответствовать значениям в формуле) Дни записи = (емкость FLASH (МБ) × 1024 × 1024 × интервал записи (секунды)/(количество каналов × 16 × 24 × 3600)
Передача данных Резервное копирование и передача данных: поддержка USB-накопителей USB1.1, 2,0, Поддерживает USB-накопители от 1 ГБ до 32 ГБ для передачи данных
Источник питания 100 ~ 240 В переменного тока (номинальное напряжение 220 В переменного тока), источник питания переменного тока 50/60 Гц, поддерживает источник питания 24 В постоянного тока
Функция защиты Защита от отключения питания: встроенная память защищает параметры и исторические данные, навсегда сохраняемые после отключения питания
Защита часов: встроенные аппаратные часы, точно работают даже после отключения питания
Рабочая среда Температура: 0 ~ 50 ℃ (избегайте попадания прямых солнечных лучей)
Относительная влажность: 0 ~ 85% относительной влажности (без конденсации)
Высота над уровнем моря:<2000 м
Условия транспортировки и хранения Температура: -20 ~ 60 ℃ (избегайте попадания прямых солнечных лучей);
Влажность: 5 ~ 95% относительной влажности (без конденсации)
Вес нетто ≤ 1,5 кг


Схема регистратора данных GT71R

GT71R Data Logger for Process of Instrumentation

GT71R Data Logger for Process Instruments Controls
