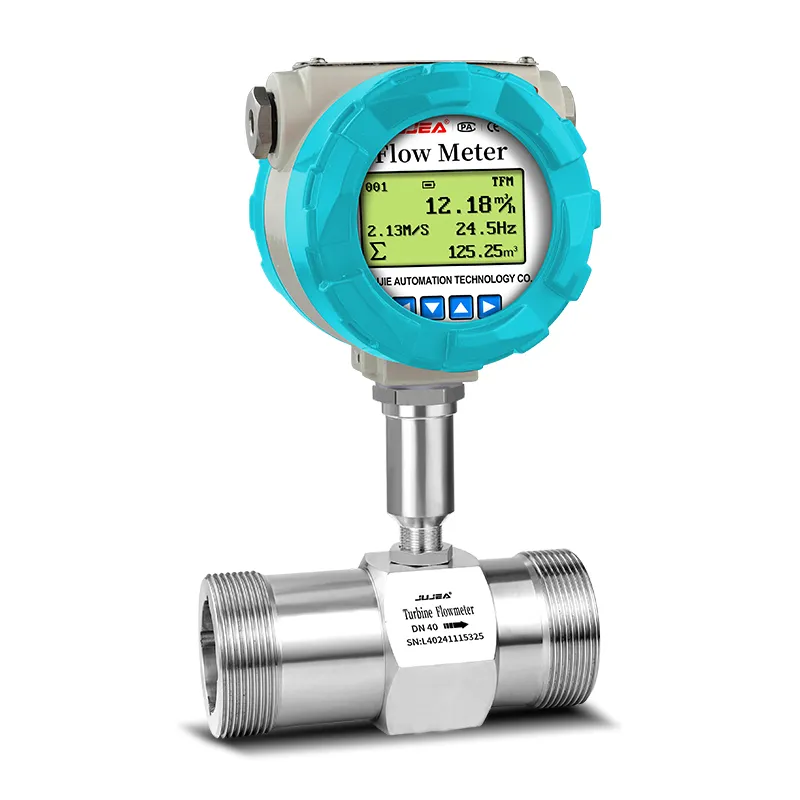

Жидкостный измеритель прокачки турбины

Высокоточный турбинный расходомер серии GTLWGY использует технологию балансировки крутящего момента для обеспечения точности ± 0,5%, отличной повторяемости и быстрого отклика. Благодаря прочной и легкой конструкции с низкими эксплуатационными требованиями он легко интегрируется через 4-20 мА, импульсный, 0-10 В, 0-5 В или RS485 Modbus. Для требовательных сред пользовательские опции включают взрывозащищенную сертификацию ExdIICT6 Gb, устойчивость к высоким температурам до 180 ° C, уровень защиты IP68 и устойчивые к коррозии модели из ПТФЭ.

Характеристики расходомера жидкостной турбины

  • Высокая точность: Обеспечивает точность до ± 0,5% с отличной повторяемостью.

  • Быстрый отклик: Мгновенно улавливание переходных изменений потока, идеально подходит для количественного дозирования.

  • Широкий коэффициент поворота: Надежно работает в широких диапазонах расхода при низком перепае давления.

  • Компактный и прочный: Легкая конструкция с прочным корпусом из нержавеющей стали для легкой установки.

  • Интеллектуальная интеграция : поддерживает многоканальные выходы, включая 4-20 мА, Импульсный и RS485 Modbus.

  • Готовность к суровым экологическим требованиям: Опционально взрывозащищенный ExdIICT6 Gb, высокая температура 180 ° C и водонепроницаемость IP68 для сложных процессов.



Спецификация расходомера жидкостной турбины

Средство Отсутствие примесей, низкая вязкость, нет сильной агрессивной жидкости
Стандарт Датчик расхода турбины (JB/T9246-2016)
Процедура Расходомер турбины (JJG1037-2008)

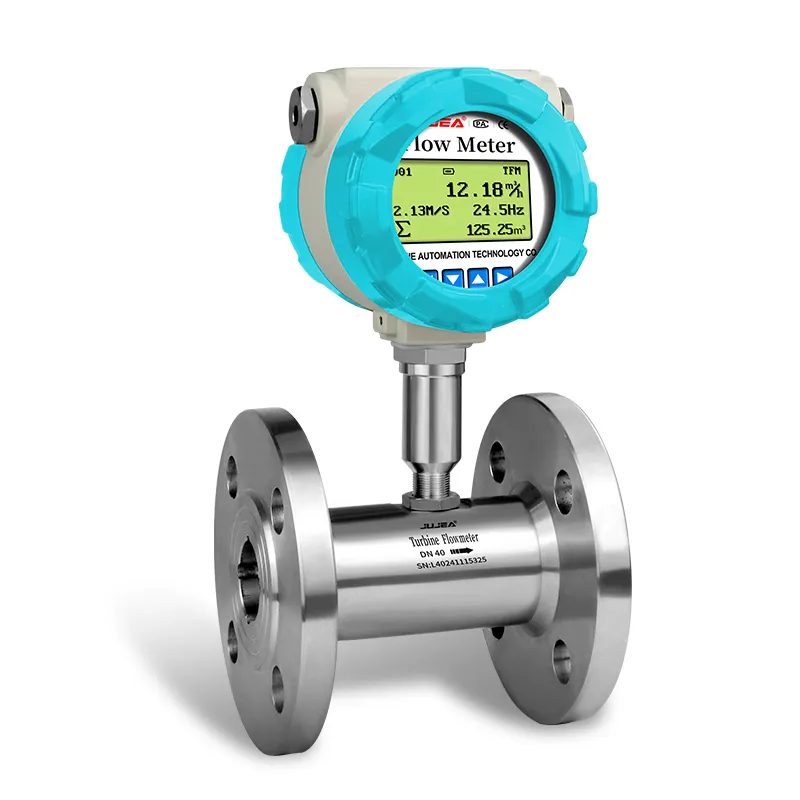

Калибр и соединение инструмента Фланец DN15-DN200
Резьба DN4-DN65
зажим DN4-DN100
фланец стандарт HG20592-2009
другие-международные DIN, ANSI, JS
Другие-отечественный стандарт химической промышленности, стандарт машинного оборудования
ThreadSpecificate Британская трубная резьба (внешняя резьба)
Другие Внутренняя резьба, сферическая резьба, резьба NPT и т. Д.
Точность Повторяемость Точность Уровень 1,0, уровень 0,5, уровень 0,2 (Необходимо настроить)
Повторяемость ≤ 0,33%, ≤ 0,16%, ≤ 0,067%
Коэффициент диапазона 1:6; 1:10; 1:20
Калибровка Условия калибровки Стандартная калибровка потока жидкости Статический массовый метод калибровка потока жидкости Температура окружающей среды 20 ℃ Влажность окружающей среды 65%
Использование Средняя температура Стандартная конфигурация-20 ℃ ~ 100 ℃ T1 (общий тип, подгонянный) -20 ℃ ~ Т2 120 ℃ (высокотемпературный подгонянный тип,) -20 ℃ ~ Т3 150 ℃ (высокотемпературный подгонянный тип,) -20 ℃ ~ 180 ℃
Температура -20 ℃ ~ 60 ℃
Влажность 5% ~ 90%
Давление 86 кПа ~ 106 кПа
Функция вывода Сигнал Импульсный сигнал, Сигнал 4-20 мА
Выход Связь RS485, протокол HART
Источник питания Внешнее питание + 24 В постоянного тока, подходит для выхода 4-20 мА, импульсного выхода, RS485, и т. д.
Внутренняя мощность 1 комплект литиевой батареи 3,6 В 19 Ач
Интерфейс сигнала Тип N Разъем Hissman DIN43650 или авиационная вилка CX165P
Полный диапазон Металлическая водонепроницаемая пряжка с внутренней резьбой M20 × 1,5
Взрывозащищенный Взрывозащищенный класс ExdⅠ C T6 Gb
Защита Степень защиты IP65



Схема расходомера жидкостной турбины

product size
