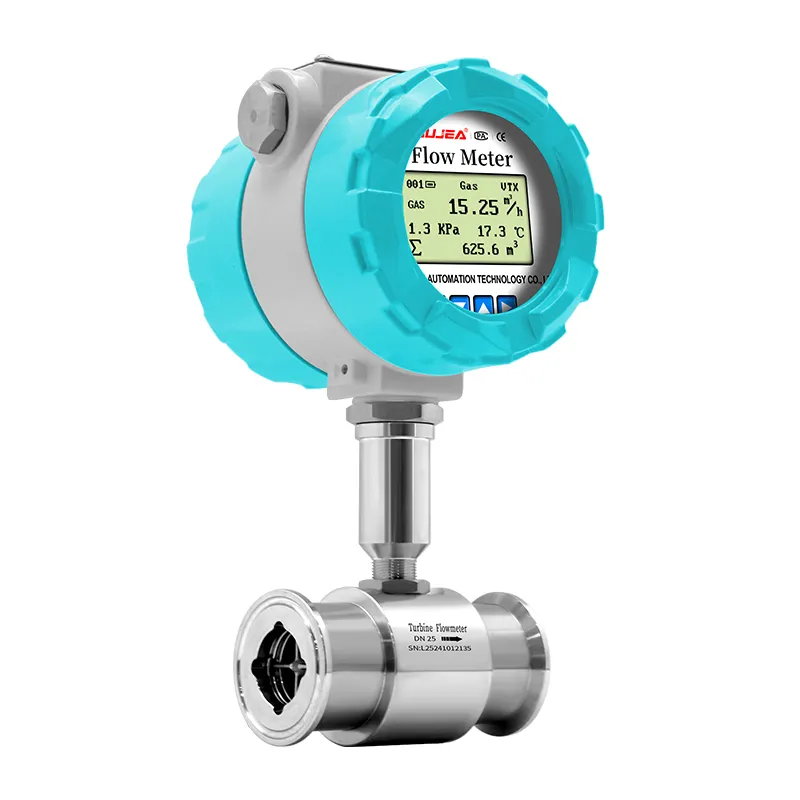

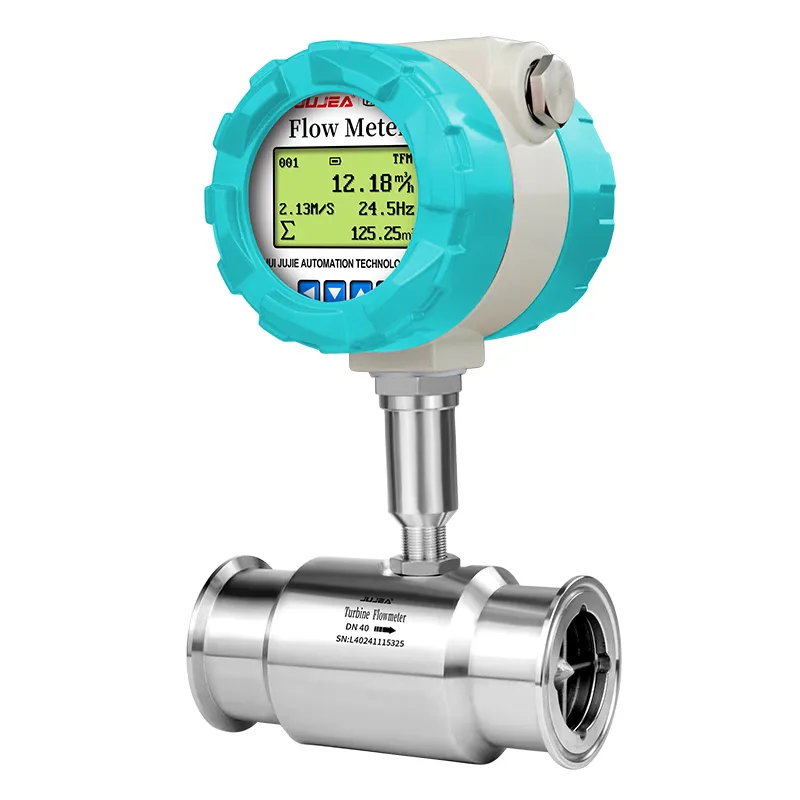

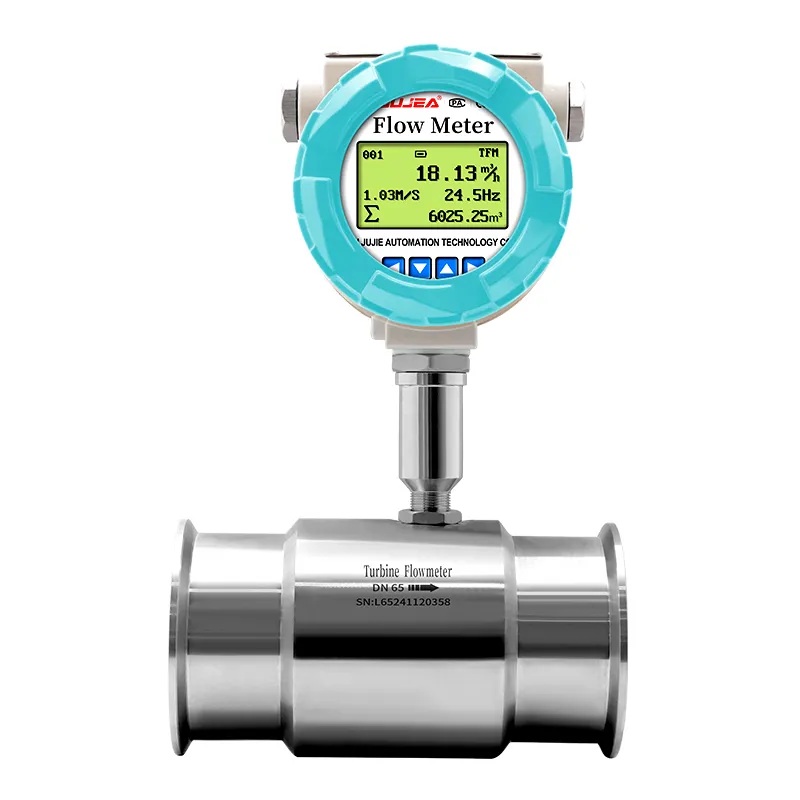

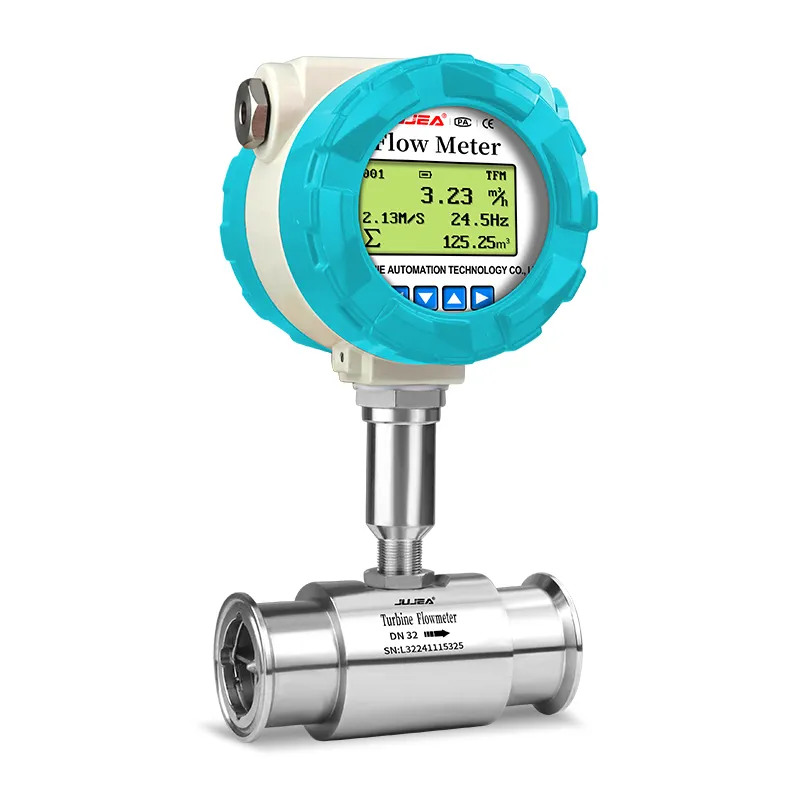

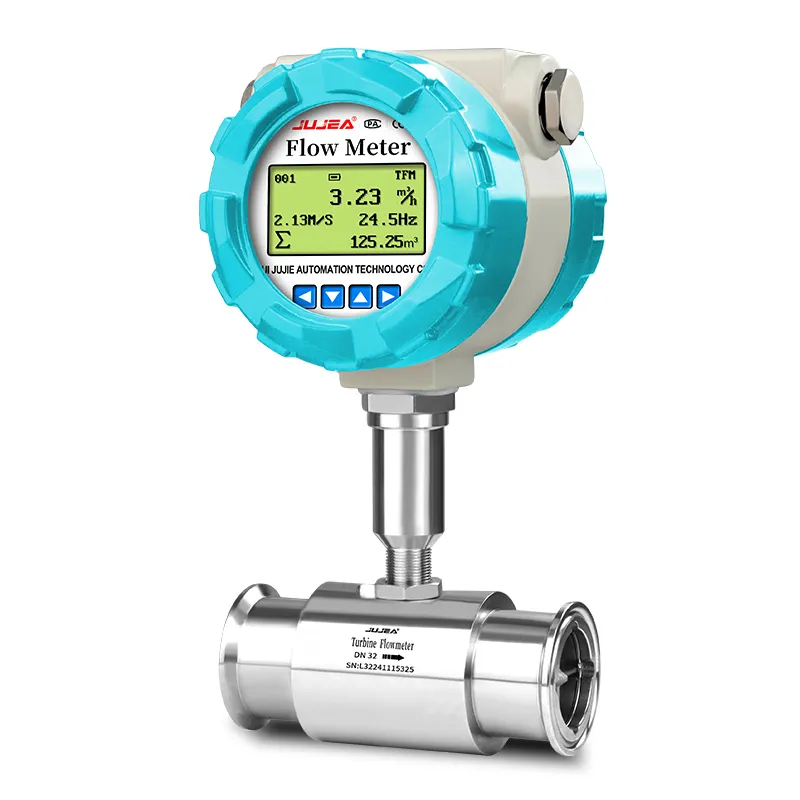

Зажим Турбина Расходомер

Санитарный зажим турбинного расходомера использует быстрое зажимное соединение, весь корпус из нержавеющей стали, без мертвого пространства. Он предлагает высокую точность для продуктов питания, напитков и фармацевтических чистых жидкостей, поддерживая импульс и выходной сигнал 4-20 мА и RS485 для измерения санитарных трубопроводов.

Особенности расходомера зажимной турбины

Быстрое соединение санитарного зажима, быстрая разборка для регулярной очистки и стерилизации.
0,5% Высокая точность, специально разработанная для пищевых продуктов, напитков и фармацевтических чистых жидкостей.
Компактная конструкция размера DN4 ~ DN100, проста в установке и обслуживании на санитарных трубопроводах.
Поддерживает импульсную передачу, мультисигналов 4-20 мА и RS485.
Низкое сопротивление потоку, стабильная работа для санитарных сред с низкой вязкостью.

Спецификация расходомера струбцины

Измеренная среда	Без примесей, низкая вязкость, некоррозионная жидкость
Стандарт исполнения	Датчик расхода турбины (JB/T9246-2016)
Правила проверки	Расходомер турбины (JJG1037-2008)
Калибр прибора и способ подключения	Тип соединения зажима: DN4-DN200; Тип подключения зажимного обруча: DN4-DN100
Класс точности и соответствие повторяемости	Класс точности * 1	± 1% R	± 0,5% R	± 0,2% R (требуется настройка)
	Повторяемость	≤ 0,33%	≤ 0,17%	≤ 0,07%
Коэффициент диапазона	6:1, 10:1, 20:1
Условия проверки	Устройство проверки	Устройство проверки расхода жидкости стандартного измерительного метода; Устройство поверки расхода жидкости по статическому массовому методу
	Условия окружающей среды	Температура окружающего воздуха: 20℃; Относительная влажность: 65%
Рабочие условия	Температура измеряемой среды	Стандартный диапазон: −20℃~80℃; Тип T: −40℃~180℃
	Температура окружающего воздуха	−20℃~60℃
	Относительная влажность	5%~90%
	Атмосферное давление	86 кПа~106 кПа
Функции выхода	Сигнальный выход	Импульсный сигнал, сигнал 4–20 мА
	Коммуникационный выход	Коммуникация по RS485, протокол HART
Рабочее питание	Внешнее питание	+24 В пост. тока, подходит для выходов 4–20 мА, импульсного выхода, интерфейса RS485 и т. п.
	Внутреннее питание	CM0, CM4 (1 комплект литиевой батареи 3,6 В, 19 А·ч)
Интерфейс сигнальной линии	Разъём типа N	Hirschmann‑разъём DIN43650 или авиационный разъём CX165P
	Полная серия	Металлическая водонепроницаемая застёжка с внутренней резьбой M20×1,5
Класс взрывозащиты	ExdIIC T6 Gb
Степень защиты	IP65 и выше (возможно изготовление на заказ)

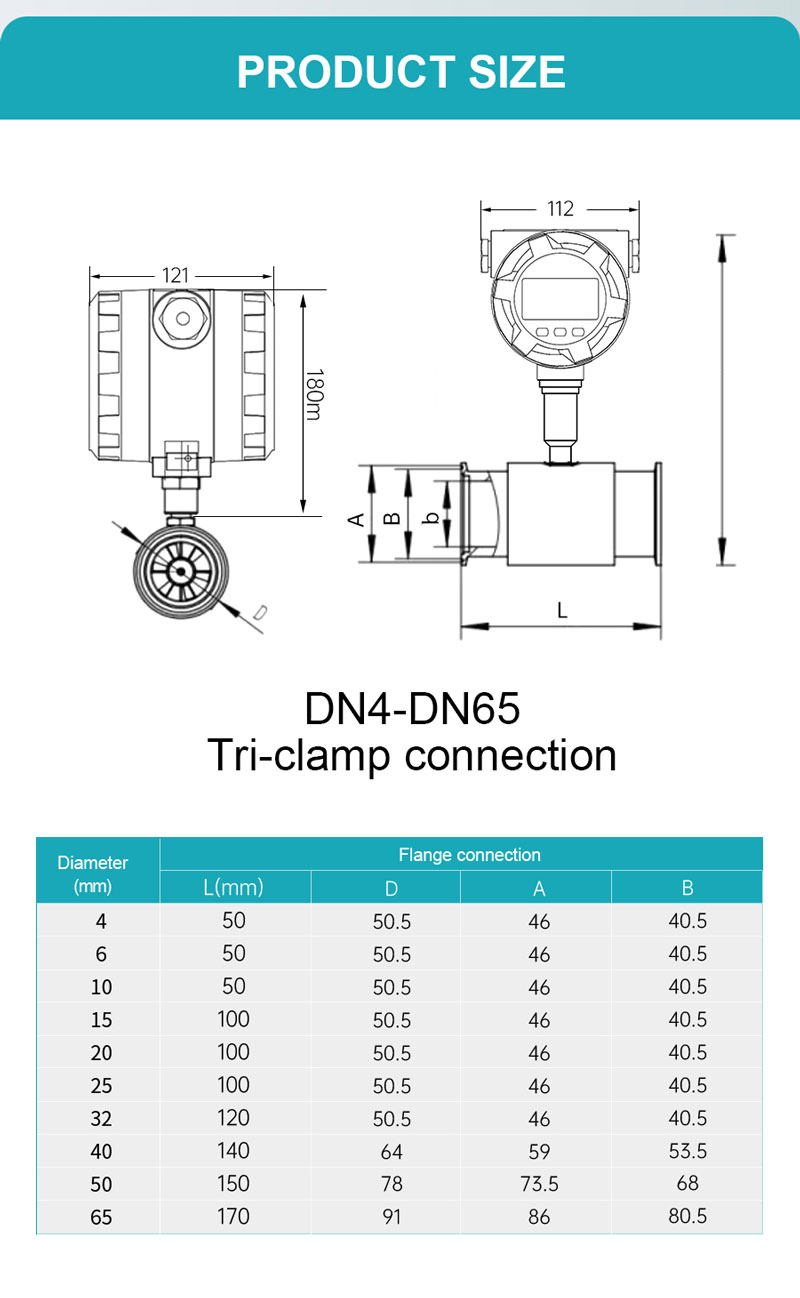

Схема расходомера зажимной турбины

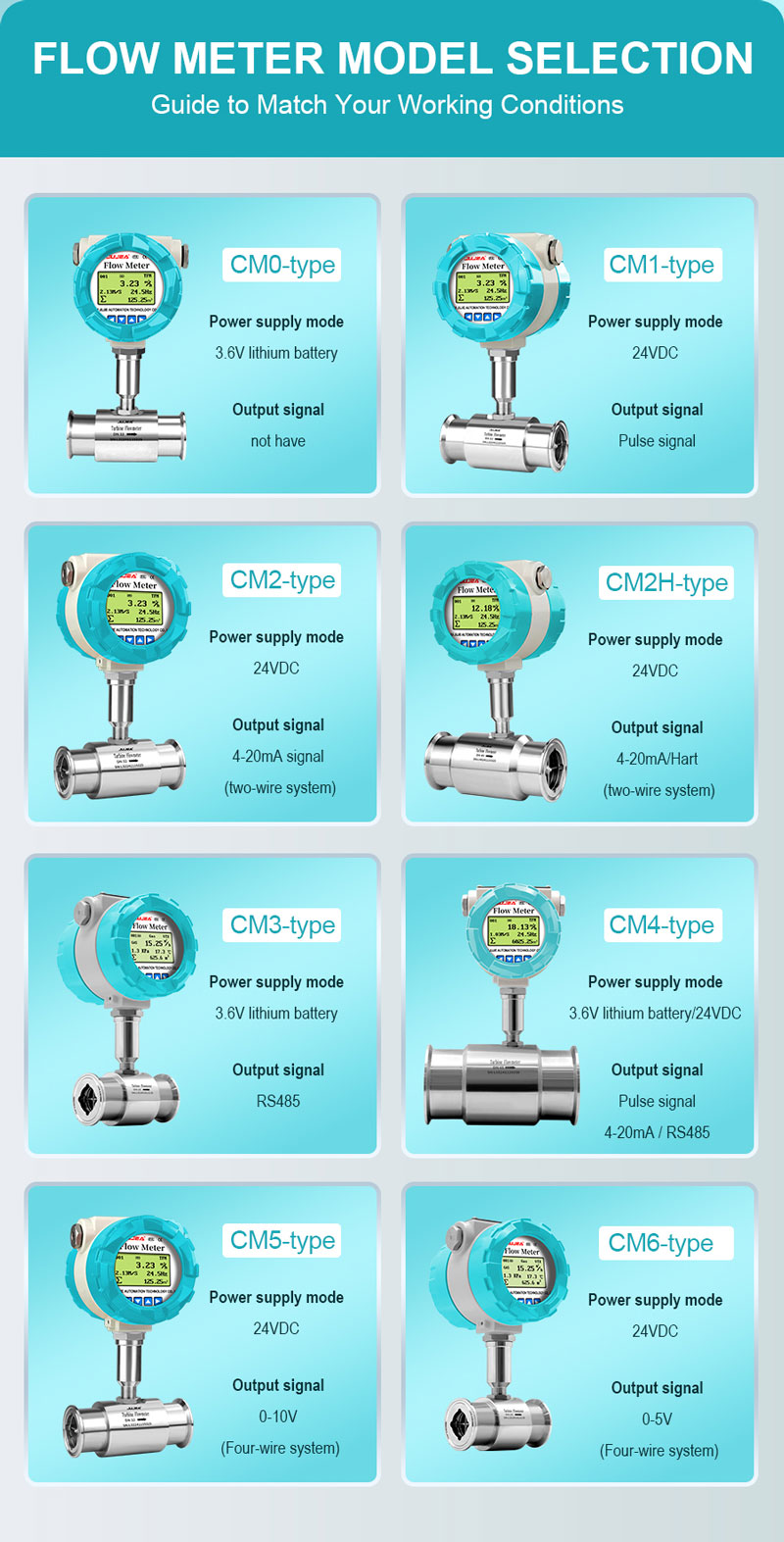

Clamp Turbine Flow Meter for Control and Instrumentation

Clamp Turbine Flow Meter for Chemical Process Instrumentation
