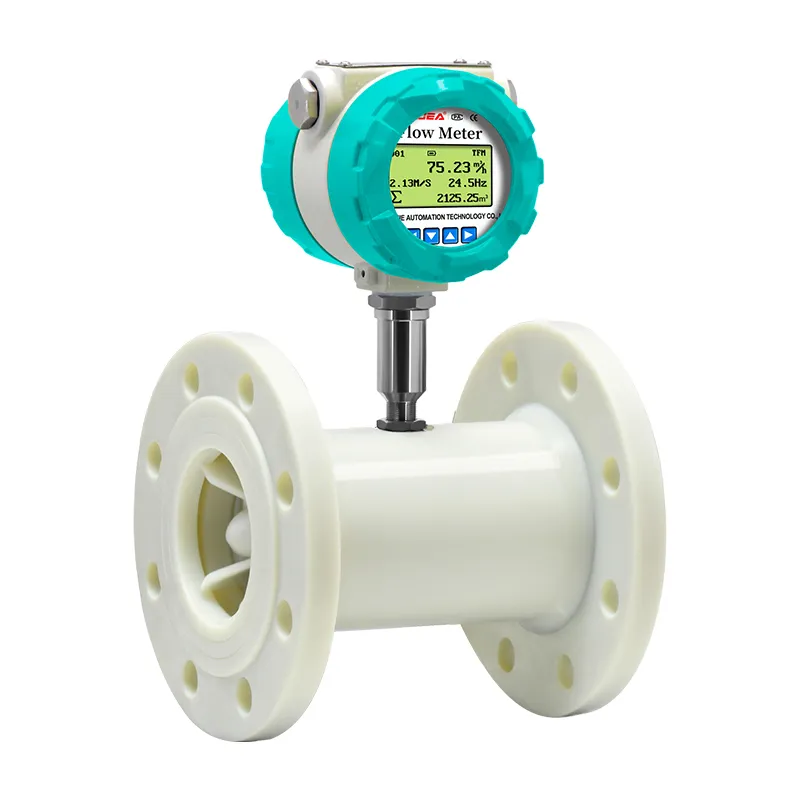

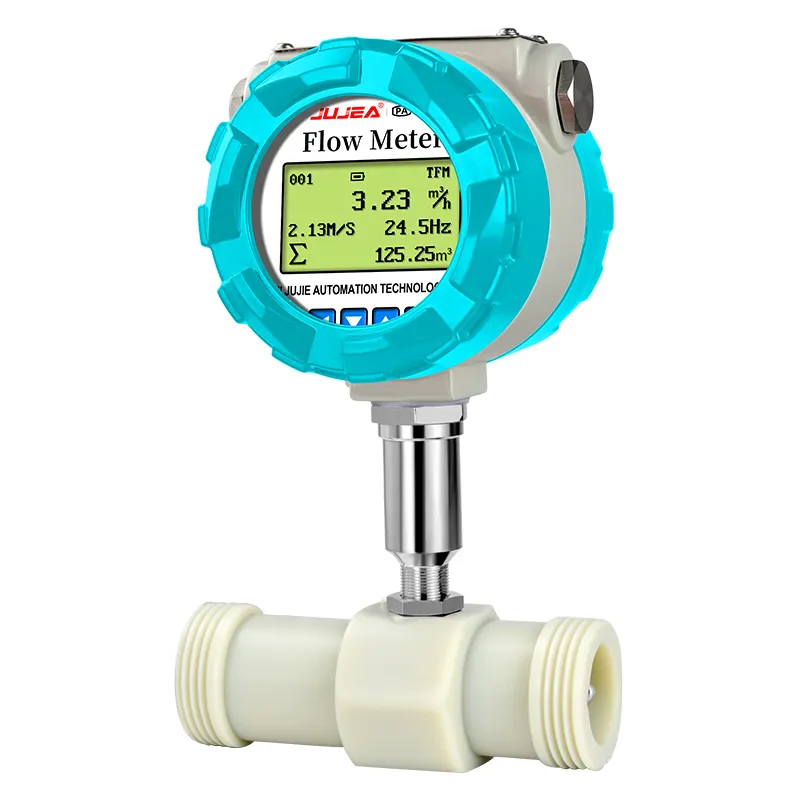

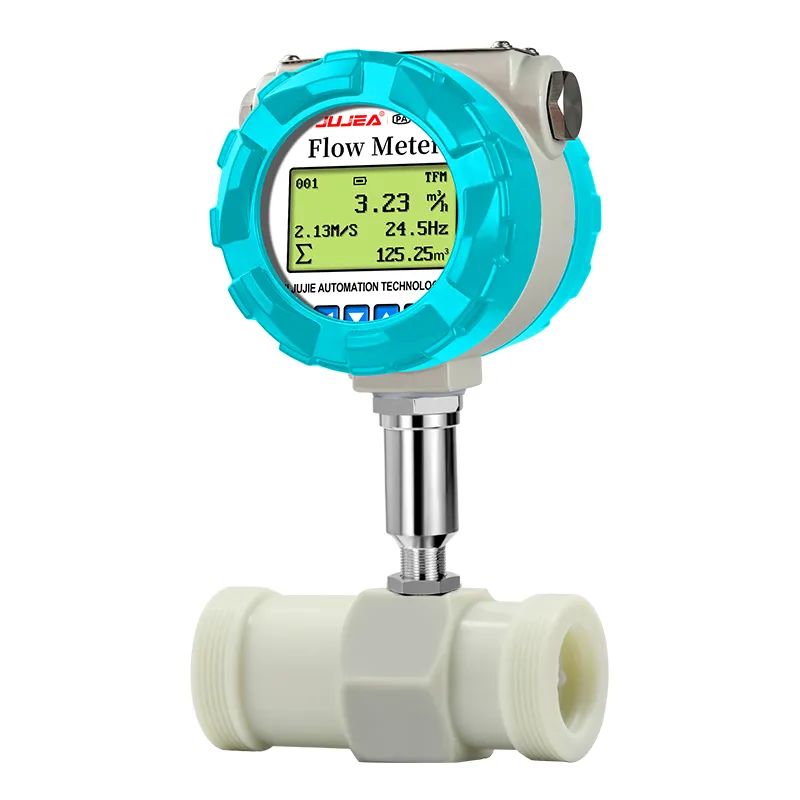

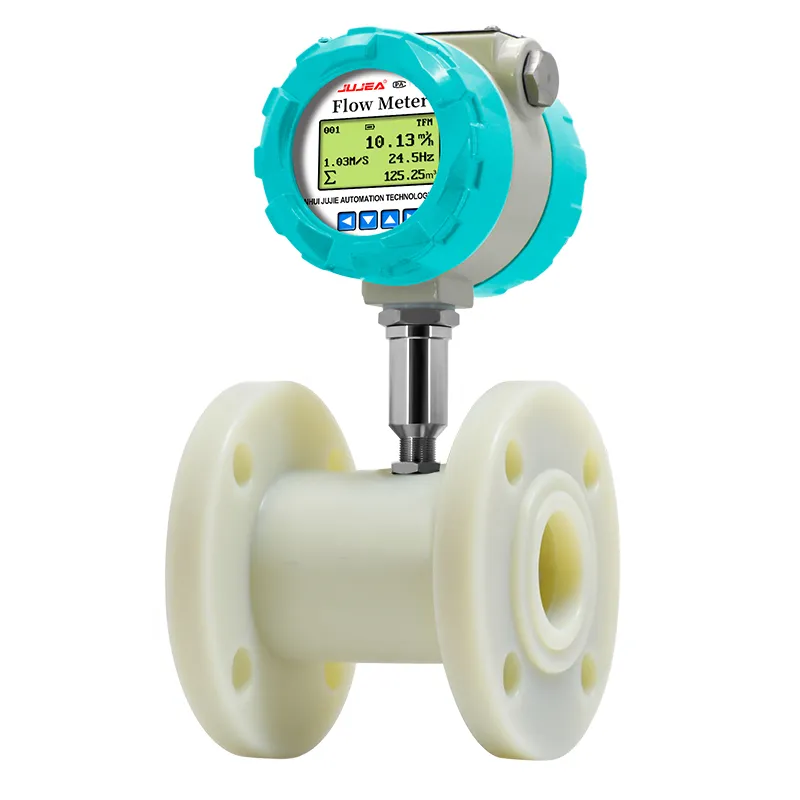

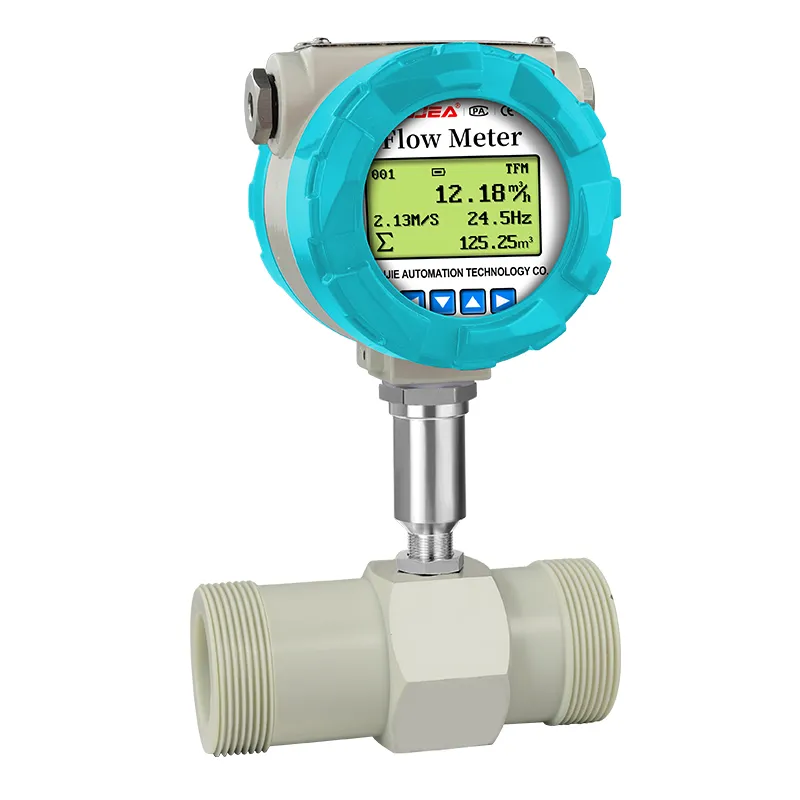

PTFE турбины расходомер

Турбинный расходомер из ПТФЭ с коррозионно-стойкими трубными телами из ПТФЭ, полностью устойчивыми к сильным кислотным и щелочным агрессивным жидкостям и другим агрессивным жидкостям с низкой вязкостью. Варианты резьбы/фланца доступные с выходами ИМПа ульс 4-20мА и РС485 для химических трубопроводов.

Особенности ПТФЭ турбинный расходомер

Полный поток тела PTFE, выдающаяся устойчивость к сильным кислотам, щелочам и агрессивным жидкостям
Два стиля подключения: резьба и фланец
Коррозионностойкий ротор из ПТФЭ, отсутствие контакта металла со средой, антикоррозийные характеристики
Взрывозащищенная цифровая ЖК-головка, отображение в реальном времени скорости потока и общего потока
Несколько сигнальных выходов: импульсный, 4-20 мА, Hart и RS485 Modbus для промышленного контроля
Легкая конструкция, простота установки и низкие эксплуатационные расходы
Гладкая внутренняя стенка, средняя нелегкая для прилипания, удобно для очистки трубопроводов

Спецификация расходомера турбины PTFE

Измеренная среда	без примесей, низкая вязкость, некоррозионная жидкость
Стандарт исполнения	Датчик расхода турбины (JB/T9246-2016)
Правила проверки	Расходомер турбины (JJG1037-2008)
Калибр прибора и метод подключения	Тип фланцевого соединения: DN15-DN200; Тип резьбового соединения: DN4-DN50; Тип соединения зажима: DN4-DN200; Тип соединения зажима:; Тип соединения зажимного обруча: DN4-DN100
Стандарт фланца	Обычный стандарт	HG/T 20592-2009
	Другие стандарты	Международные стандарты фланцев для труб	Например, немецкий DIN, Американское АНСИ, японское ДЖС
		отечественных стандартов	фланца трубы как министерство стандартов химической промышленности, министерство стандартов машин
Спецификация резьбы	Обычная спецификация	Британская резьба трубы (внешняя резьба)
	Другие характеристики	Внутренняя резьба, сферическая резьба, резьба NPT, и т. д.
Класс точности и соответствующий повторяемость	Класс точности * 1	± 1% R	± 0,5% R	± 0,2% R (требуется настройка)
	Повторяемость	≤ 0,33%	≤ 0,17%	≤ 0,07%
Коэффициент диапазона	6:1, 10:1, 20:1
Условия проверки	Устройство проверки	Устройство проверки расхода жидкости стандартного измерительного метода; Метод статической массы Устройство проверки расхода жидкости
	Условия окружающей среды	Температура окружающей среды: 20 ℃; Относительная влажность: 65%
Условия эксплуатации	Средняя температура	Стандарт: -20 ℃ ~ 80 ℃; T: -40 ℃ ~ 180 ℃
	Температура окружающей среды	-- 20 ℃ ~ 60 ℃
	Относительная влажность	5% ~ 90%
	Атмосферное давление	86 кПа ~ 106 кПа
Функция вывода	Выходной сигнал	Импульсный сигнал, сигнал 4-20 мА
	Выход связи	Связь RS485, протокол HART
Рабочий источник питания	Внешний источник питания	+ 24 В постоянного тока, подходит для выхода 4-20 мА, импульсного выхода, RS485 и т. д.
	Внутренний источник питания	CM0, CM4 (1 комплект литиевой батареи 3,6 В, 19 А·ч)
Интерфейс сигнальной линии	Тип N	Разъём Hirschmann DIN43650 или авиационный разъём CX165P
	Полная серия	Металлическая водонепроницаемая застёжка с внутренней резьбой M20×1,5
Класс взрывозащиты	ExdIIC T6 Gb
Степень защиты	IP65 и выше (возможно изготовление под заказ)

Схема расходомера турбины ПТФЭ

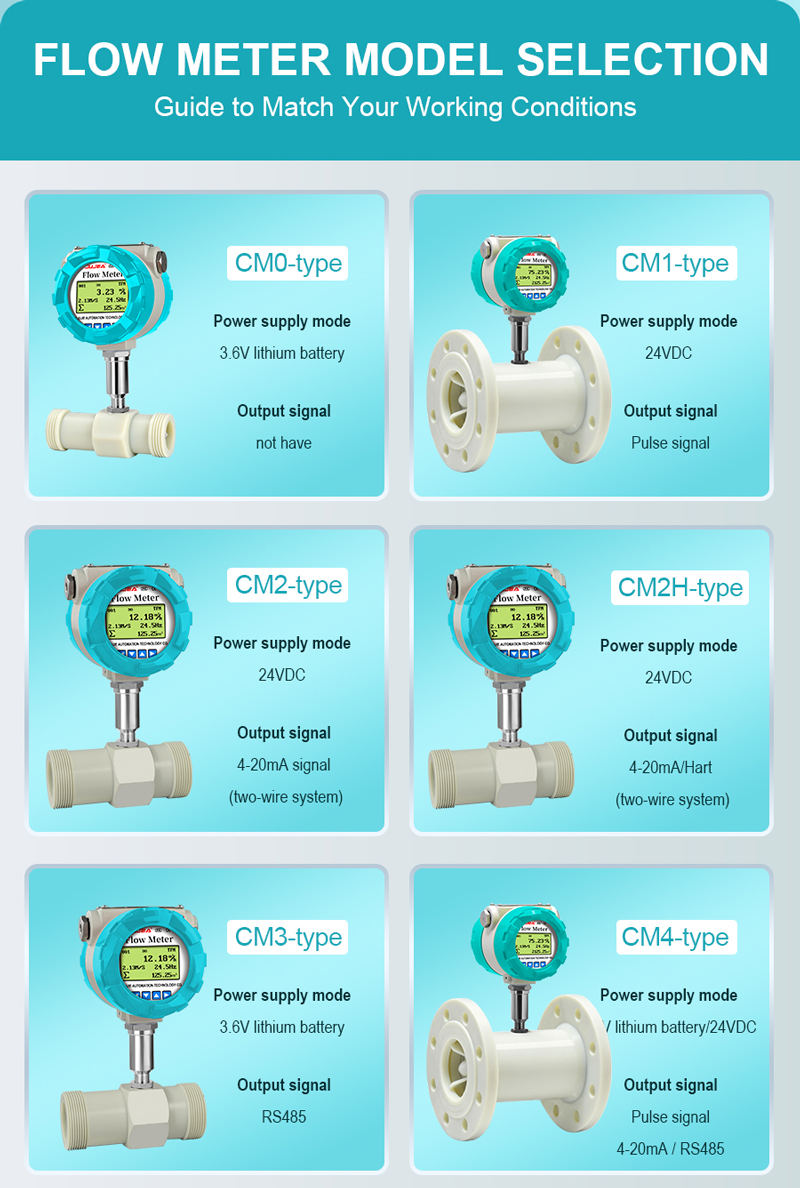

PTFE Turbine Flow Meter for Flow Meter Batch Controller

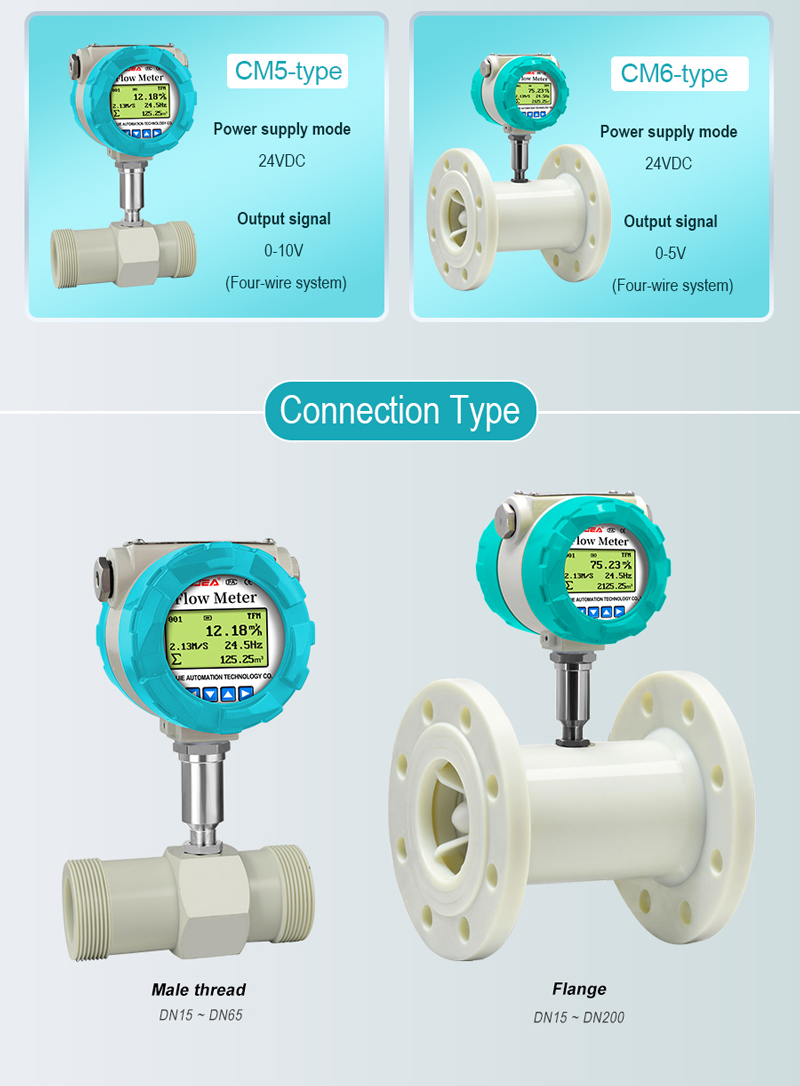

PTFE Turbine Flow Meter for Liquid Batch Controller
